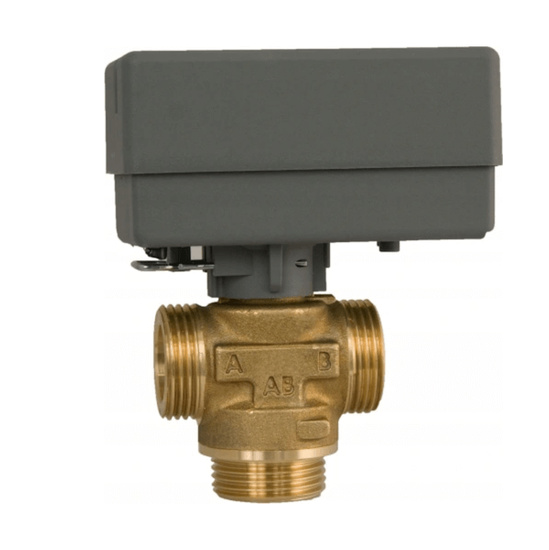

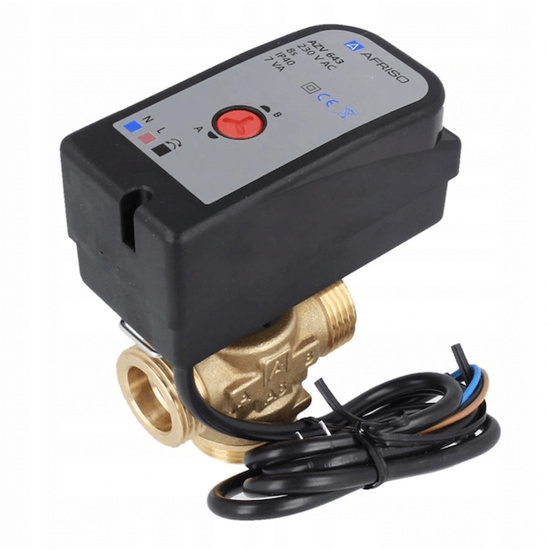

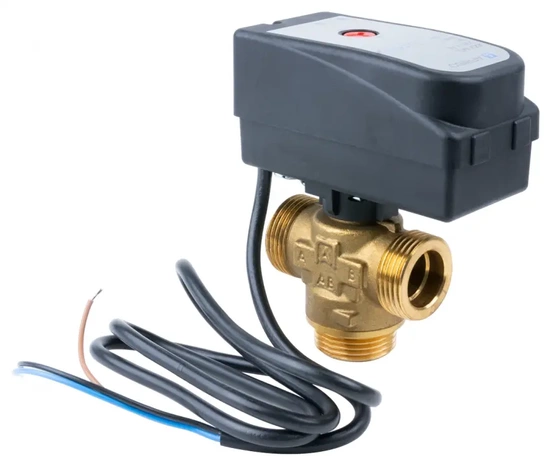

3cestný přepínací ventil AFRISO AZV 643 DN20 G1" KVS 8 M3/H 1664300

AFRISO AZV 643 DN20 G1" KVS 8 M3/H 1664300

Zónové ventily AZV jsou určeny pro instalace vody ústředního topení nebo klimatizace jako spínací prvky (3-cestné ventily) nebo uzavírací prvky (2-cestné ventily). Zónové ventily jsou řízeny signálem SPST a lze je aktivovat z libovolného termostatu nebo spínače.

Zónové ventily AZV se skládají ze dvou hlavních prvků - ventilu a elektrického pohonu. Tělo ventilu je vyrobeno z mosazi, zatímco vnější prvky jsou vyrobeny z těla PPS. Elektrický pohon má vestavěný elektrický kabel o délce 1 metr. Na pohonu je indikátor polohy vnitřního ventilového prvku

• Používá se v systémech vytápění, chlazení a ohřevu užitkové vody
• Instalováno pro přepínání toku mezi dvěma částmi instalace.
• V kombinaci s 2-bodovým regulátorem (např. termostat TC2) automatizuje provoz instalace.
• 3cestný přepínací ventil s pohonem.
• Řízeno 2-bodovým signálem (SPST).
• Doba sepnutí ventilu – 8 s.

Proč zvolit přepínací ventil Afriso AZV?

Jednoduché čtení aktuální polohy

Na pohonu je indikátor, který určuje aktuální polohu vnitřního prvku ventilu, který umožňuje určit, kterým směrem proudí médium v ​​případě 3-cestných ventilů nebo zda je ventil otevřený nebo zavřený v případě ventilu. 2-cestné ventily.

Barevně označené kabely

Elektrický kabel zónových ventilů AZV je dlouhý 1 metr a je barevně odlišen, což výrazně zkracuje a usnadňuje montáž ventilů. Na krytu pohonu je schéma elektrického zapojení.

Snadná demontáž pohonu

Je jednodušší nainstalovat ventil bez pohonu. Chcete-li to provést, odstraňte kovovou zajišťovací přezku a zvedněte pohon. Po dokončení montáže by měl být pohon namontován zpět na ventil. Pro jednoduchost se vejde pouze do jedné polohy. Snadná demontáž pohonu zjednodušuje i ruční ovládání ventilu v případě výpadku proudu.

Odolnost proti vysokému diferenčnímu tlaku

Konstrukce přepínacího ventilu AZV

Rozměry (mm) AZV
