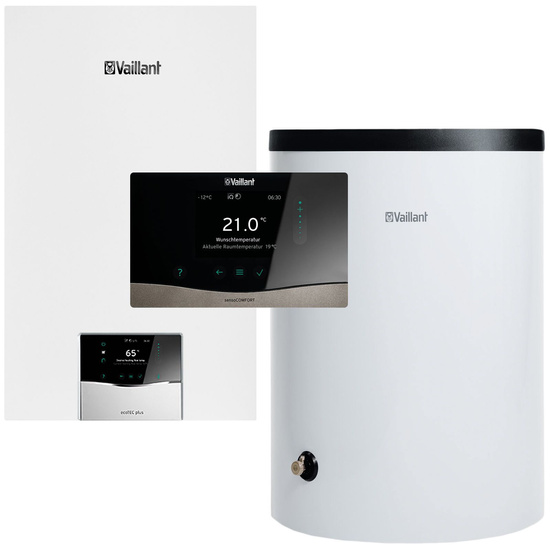

Balení Vaillant ecoTEC Plus VC 20CS/1-5 + nádrž VIH R 120/6B + ovladač VRC 720 sensoCOMFORT + propojovací sada + SPS pro šachtu 0010043619
- Balení Vaillant: jednofunkční kotel ecoTEC VC 20CS/1-5 se zásobníkem teplé vody VIH R 120/6 B, regulátorem sensoCOMFORT a základní sadou spalování vzduchu.
Balení kotle Vaillant o výkonu 20 kW se zásobníkem a příslušenstvím

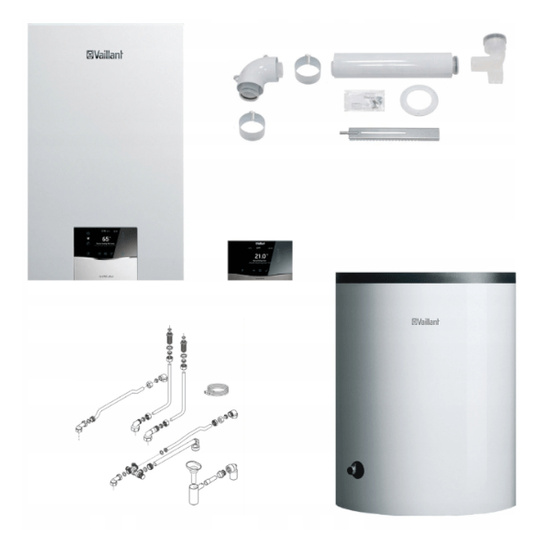

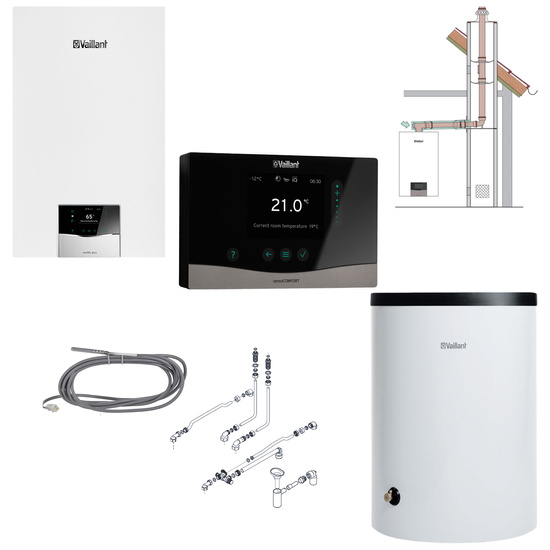

Sada obsahuje:
- Kotel VC 20CS/1-5 (0010024647)
- VIH R 120/6 B tank (0010015943)
- ovladač sensoCOMFORT 720 (0020260916)
- Připojovací sada pro nádrž (0020152960)
- Základní sada hřídelového systému vzduchového spalování (303920)
Plynové kotle Vaillant
Vyznačují se nízkou spotřebou paliva, nízkými investičními náklady a tichým a bezpečným provozem. Nabídka zahrnuje širokou škálu modelů, z nichž každý může pracovat ve velkém výkonovém rozsahu od několika do několika desítek kilowattů. Zahrnují jedno- a dvoufunkční závěsné modely, z nichž některé již mají vestavěný zásobník teplé vody. Programování provozu kotlů členy domácnosti je možné nejen pomocí intuitivních programátorů, ale také přes internet. Na zařízení Vaillant se vztahuje stálý záruční a pozáruční servis největší servisní sítě na polském trhu.Jaké palivo vyžaduje kondenzační technika?
Plynové kondenzační kotle ecoTEC lze spalovat zemním nebo kapalným plynem. Zemní plyn je nízkoemisní fosilní palivo: jeho spalování je čisté a provoz je levný. Pokud dům není napojen na plynovod, lze využít i zkapalněný plyn.
IoniDetect - Průkopnická technologie pro přizpůsobení se proměnlivé kvalitě plynu
ecoTEC plus je spolehlivý kotel s dlouhou budoucností. Nová inteligentní funkce IoniDetect rozšířená o automatickou korekci odchylky umožňuje automatickou detekci změn kvality plynu v kotli. Řídicí elektroda neustále přizpůsobuje chod kotle a složení směsi vzduch/plyn a zajišťuje nerušené spalování a optimální využití energie.Rozpoznatelný design a koncept ovládání

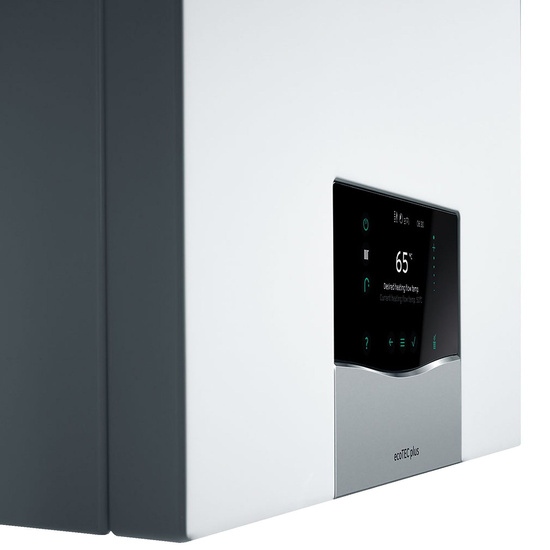

Pochopení ovládání našich produktů je nyní intuitivnější než kdy dříve: vyčistili jsme rozhraní a zjednodušili koncept ovládání nových plynových kondenzačních kotlů a jejich ovladačů. Displej s vysokým rozlišením zobrazuje jasný a jasný text a nabídky pro intuitivní a bezchybnou navigaci.Průvodce spuštěním vám ušetří čas
Nový asistent uvedení do provozu urychluje počáteční nastavení. Inteligentní instalační asistent provede instalačního technika krok za krokem různými možnými nastaveními a všemi důležitými funkcemi, čímž mu šetří čas a námahu. Celkově bylo používání zařízení mnohem jednodušší díky novým dotykovým ovládacím prvkům, jako je posuvník pro rychlou a intuitivní navigaci.Přesná data pro přesnou diagnózu

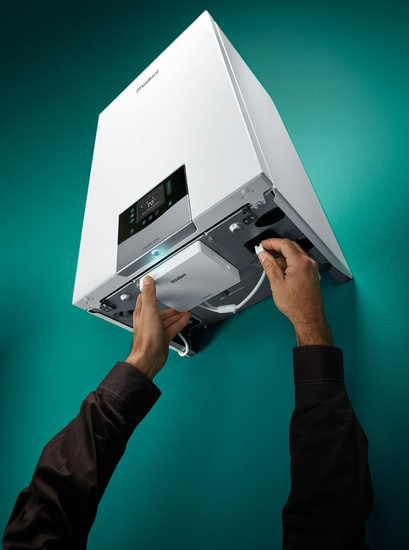

Naše sériová sběrnice je průkopnickým komunikačním standardem v teplárenství. Na samostatné úrovni instalačního technika jsou k dispozici podrobné informace o provozu topného zařízení, jako jsou provozní hodiny, bez nutnosti otevření kotle. Celkově komunikace se sériovou sběrnicí zrychluje odezvu a zvyšuje přesnost řízení, čímž šetří váš čas.Nové možnosti prodeje zařízení na bázi obnovitelných zdrojů energie
Kotel ecoTEC plus zajistí, že budete mít svým zákazníkům vždy co nabídnout. Naše topné systémy lze kombinovat s mnoha dalšími zařízeními, díky čemuž zůstávají majitelé domů flexibilní a otevření novým věcem. Zapůsobte na ně pokročilými systémy Vaillant – zařízeními využívajícími obnovitelné zdroje energie, solárními systémy, fotovoltaickými panely, rekuperací tepla nebo tepelnými čerpadly.ecoTEC plus ve zkratce

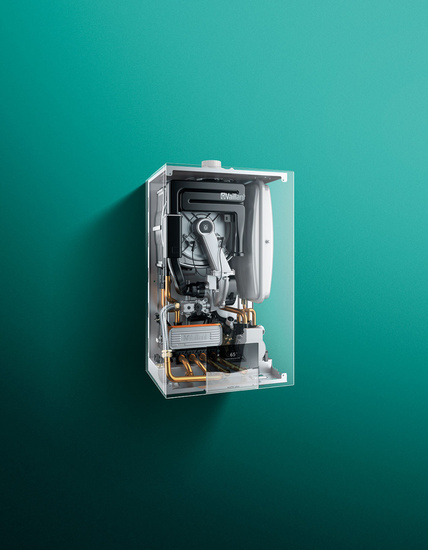

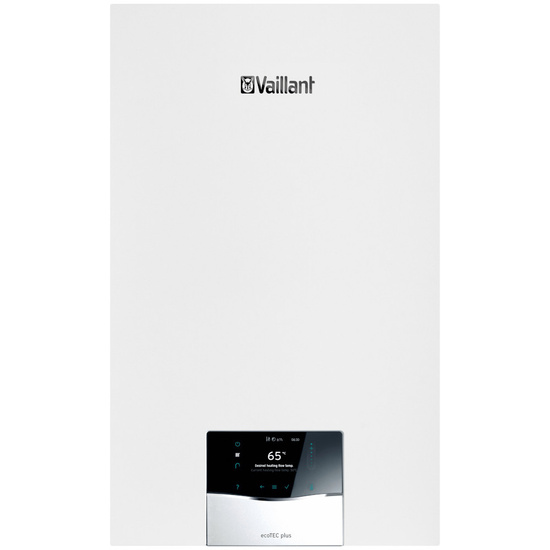

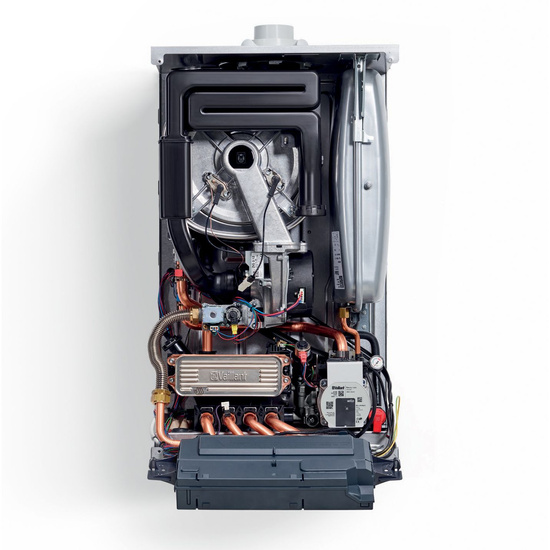

ecoTEC plus je nejnovější a nejlepší ve své třídě nástěnný kondenzační kotel s plochou konstrukcí a moderním designem. Používá se v nové výstavbě a na trhu náhradních dílů. Je k dispozici v jednofunkční (VC), dvoufunkční (VCW) nebo s vestavěnou nádrží na teplou užitkovou vodu (VCI).
- IoniDetect – optimální spalování a nižší náklady
- Výjimečný výkon a účinnost
- Intuitivní dotykový displej
- Kompaktní konstrukce kotle
- Elegantní a moderní vzhled
| VC 15CS/1-5 | VC 20CS/1-5 | VC 25CS/1-5 | VC 30CS/1-5 | VCW 26CS/1-5 | VCW 32CS/1-5 | |
|---|---|---|---|---|---|---|
| Typ | Jednofunkční | Jednofunkční | Jednofunkční | Jednofunkční | Duální funkce | Duální funkce |
| Jmenovitý výkon ohřevu při 50/30°C [kW] | 2.8 - 16.4 | 2,8 - 21,0 | 2.8 - 26.4 | 3,9 - 33,3 | 2,8 - 21,0 | 3,9 - 27,0 |
| Maximální výkon teplé užitkové vody [kW] | 20,0 | 24.0 | 27.5 | 34.8 | 26 | 31.8 |
| Ústřední topení v energetické třídě (A+++ až D) | A | A | A | A | A | A |
| Ústřední vytápění energetické třídy v kombinaci s regulátorem třídy VI, např. sensoCOMFORT (A+++ až D) | A | A+ | A+ | A+ | A+ | A+ |
| Energetická třída teplé vody (A+ až F) | - | - | - | - | A | A |
| Zátěžový profil pro teplou užitkovou vodu | - | - | - | - | XL | XL |
| Průtok teplé vody při ΔT= 30°C [l/min] | - | - | - | - | 12.4 | 15.1 |
| Rozsah nastavení teploty přívodu [°C] | 15-85 | 15-85 | 15-85 | 15-85 | 15-85 | 15-85 |
| Přípustný tlak v topném systému [bar] | 3 | 3 | 3 | 3 | 3 | 3 |
| Průtok (80/60 °C) [l/h] | 638 | 849 | 1063 | 1287 | 849 | 1074 |
| Dostupný tlak [bar] | 0,25 | 0,25 | 0,25 | 0,25 | 0,25 | 0,25 |
| Kategorie plynu | II2ELwLs3P | II2ELwLs3P | II2ELwLs3P | II2ELwLs3P | II2ELwLs3P | II2ELwLs3P |
| Připojení plynu [mm] | 15 | 15 | 15 | 15 | 15 | 15 |
| Přívodní a zpětné připojení [palce] | G 3/4 | G 3/4 | G 3/4 | G 3/4 | G 3/4 | G 3/4 |
| Připojení studené a teplé vody [palce] | - | - | - | - | G 3/4 | G 3/4 |
| Ústřední topení v energetické třídě (A+++ až D) | A | A | A | A | A | A |
| Ústřední vytápění energetické třídy v kombinaci s regulátorem třídy VI, např. sensoCOMFORT (A+++ až D) | A | A+ | A+ | A+ | A+ | A+ |
| Energetická třída teplé vody (A+ až F) | - | - | - | - | A | A |
| Zátěžový profil pro teplou užitkovou vodu | - | - | - | - | XL | XL |
| Průtok teplé vody při ΔT= 30°C [l/min] | - | - | - | - | 12.4 | 15.1 |
| Rozsah nastavení teploty přívodu [°C] | 15-85 | 15-85 | 15-85 | 15-85 | 15-85 | 15-85 |
| Přípustný tlak v topném systému [bar] | 3 | 3 | 3 | 3 | 3 | 3 |
| Průtok (80/60 °C) [l/h] | 638 | 849 | 1063 | 1287 | 849 | 1074 |
| Dostupný tlak [bar] | 0,25 | 0,25 | 0,25 | 0,25 | 0,25 | 0,25 |
| Kategorie plynu | II2ELwLs3P | II2ELwLs3P | II2ELwLs3P | II2ELwLs3P | II2ELwLs3P | II2ELwLs3P |
| Připojení plynu [mm] | 15 | 15 | 15 | 15 | 15 | 15 |
| Přívodní a zpětné připojení [palce] | G 3/4 | G 3/4 | G 3/4 | G 3/4 | G 3/4 | G 3/4 |
| Připojení studené a teplé vody [palce] | - | - | - | - | G 3/4 | G 3/4 |
| Připojení zásobníku teplé vody [palce] | G 1/2 | G 1/2 | G 1/2 | G 1/2 | - | - |
| Připojení systému vzduch-spoušť [mm] | 60/100 | 60/100 | 60/100 | 60/100 | 60/100 | 60/100 |
| Maximální spotřeba plynu G20 / G27 / G2,350 [m³/h] | 2,2/2,6/3 | 2,6/3,2/3,1 | 3/3,7/3,1 | 3,8/4,6/3,1 | 2,8/3,4/3,1 | 3,4/4,2/3,1 |
| Minimální teplota výfukových plynů [°C] | 35 | 35 | 35 | 35 | 35 | 35 |
| Maximální teplota výfukových plynů [°C] | 85 | 85 | 85 | 85 | 85 | 85 |
| třídy NOx | 6 | 6 | 6 | 6 | 6 | 6 |
| Napájení [V/Hz] | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 |
| Spotřeba energie v pohotovostním režimu [W] | <2 | <2 | <2 | <2 | <2 | <2 |
| Maximální spotřeba elektrické energie [W] | 75 | 75 | 90 | 110 | 75 | 95 |
| Stupeň elektrické ochrany | IPX4D | IPX4D | IPX4D | IPX4D | IPX4D | IPX4D |
| Rozměry (výška / šířka / hloubka) [mm] | 720/440/348 | 720/440/348 | 720/440/348 | 720/440/348 | 720/440/348 | 720/440/348 |
| Váha (kg] | 38.2 | 38,5 | 38,5 | 43,2 | 40.7 | 45,5 |

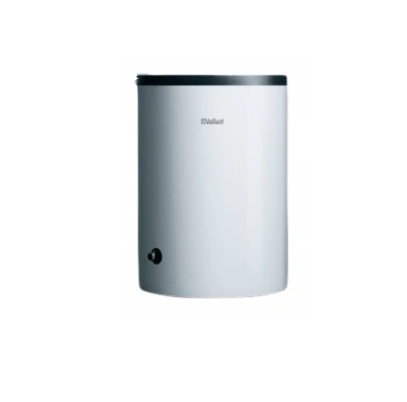

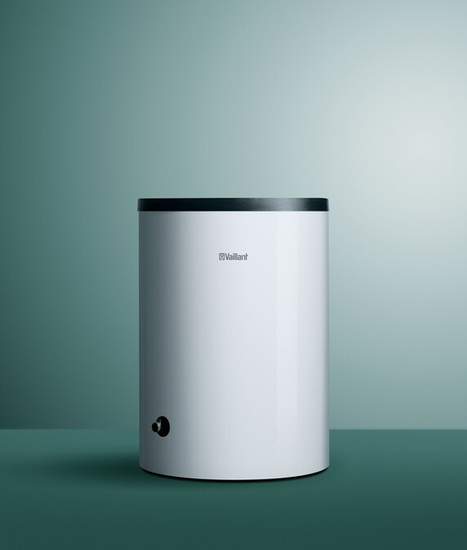

Nádrž VIH R 120/6 B
Zásobník teplé vody, stojatý, bílý, kulatý, objem: 120 l, trvalý výkon: 21,4 kW, průtok teplé vody: 163 l/10 min, třída B
- Jsou určeny k přípravě teplé užitkové vody, ohřáté maximálně na 85°C, pro potřeby domácností a komerčních zařízení. Používají se pro přímou spolupráci s topnými zařízeními (plynové a olejové kotle ústředního topení).
- Nádrže uniSTOR VIH R/6 jsou vyrobeny z vysoce kvalitní smaltované oceli a navíc chráněny proti korozi hořčíkovou anodou.
Volitelné oběhové čerpadlo lze také použít v instalaci obsahující nádrž VIH R/6 pro zvýšení komfortu teplé užitkové vody. Toto řešení se doporučuje zejména ve vzdálenějších odběrových místech.
Speciální izolační vrstva velmi snižuje ztráty při zastavení - v závislosti na třídě nádrže a kapacitě se u VIH R/6 B pohybují od 0,96 do 1,34 kWh/den
Konstrukce
Uvnitř je trubková spirála, která přenáší teplo získané v důsledku provozu topného zařízení (kotle ústředního topení) a předává jej vodě v nádrži. Jeho vnější plášť je tvořen účinnou izolací, která účinně chrání nádrž před tepelnými ztrátami. Díky tomuto speciálnímu izolačnímu povlaku jsou ztráty při zastavení velmi nízké – v závislosti na třídě a kapacitě nádrže se pohybují od 0,96 do 1,34 kWh/den pro VIH R/6 B a od 0,74 do 0,84 kWh/den pro VIH R/6 M.Takto vysoký stupeň izolace nádrží VIH R/6 M je možný díky použití unikátního řešení vakuového pláště patentovaného společností Vaillant. Vakuový plášť o tloušťce 15 mm má koeficient prostupu tepla odpovídající 15 cm standardní izolace z polyuretanové pěny, což výrazně snižuje provozní náklady. Volitelné oběhové čerpadlo lze také použít v instalaci obsahující nádrž VIH R/6 pro zvýšení komfortu teplé užitkové vody. Toto řešení se doporučuje zejména ve vzdálenějších odběrových místech.Pohodlná instalace
Kompaktní konstrukce a malé rozměry umožňují snadnou instalaci zásobníku pod i vedle kotle. Díky tomu získáme estetický vzhled instalace a zmenší se potřebný instalační prostor. Připojení kotlů k nádržím je možné díky funkčním připojovacím sadám, které zkracují dobu montáže a výrazně zlepšují estetiku zpracování. UniSTOR VIH R/6 barevně odpovídá řadě topných kotlů, což ovlivňuje estetický vzhled celé kotelny.Vysoký komfort a pohodlná údržba
Pro dosažení vysokého komfortu je každý zásobník vybaven přídavným konektorem umožňujícím připojení cirkulace teplé vody. Činnosti údržby jsou zjednodušeny (např. výměna hořčíkové anody) použitím vypouštěcího konektoru s vestavěným ventilem.Vysoká odolnost
Provozní tlak nádrže je 10 bar, což zajišťuje spolehlivý provoz i při periodických výkyvech tlaku v instalaci. Dlouhodobá ochrana proti korozi je zaručena pokrytím nádrže keramickým smaltem a použitím hořčíkové anody.Výhody VIH R 120; 150; 200 ve zkratce:
- Trubková spirála, která přenáší teplo získané v důsledku provozu topného zařízení (kotle ústředního topení) a předává ho vodě v nádrži.
- Nádrže jsou vyrobeny z vysoce kvalitní smaltované oceli
- Hořčíková anoda - chrání před korozí
- Výborná tepelná izolace
- Nízké ztráty při zastavení díky vynikající tepelné izolaci nádrže z polyuretanové pěny
| VIH R 120/6 B / 120/6 M | VIH R 150/6 B / 150/6 M | VIH R 200/6 B / 200/6 M | |
|---|---|---|---|
| Jmenovitá kapacita [l] | 117 | 144 | 184 |
| Energetická třída pro přípravu teplé užitkové vody (od A+ do F) | B/A | B/A | B/A |
| Spotřeba energie v pohotovostním režimu [kWh/24h] | 0,96 / 0,74 | 1,13 / 0,77 | 1,34 / 0,83 |
| Trvalý průtok teplé užitkové vody pro daný výkon (teplota spotřeby 45 °C) [l/h] | 527 (při 21,4 kW) | 674 (při 27,4 kW) | 829 (při 33,7 kW) |
| Počáteční kapacita teplé vody (teplota zásobníku 50°C) [l/10 min] | 137 | 166 | 222 |
| Doba ohřevu z 10°C na 50°C [min] | 15.8 | 18.8 | 20.8 |
| Hmotnost prázdného zařízení [kg] | 68 | 79 | 97 |
| Výška zařízení [mm] | 853/955 | 988/1090 | 1206/1308 |
| Průměr zařízení [mm] | 590 | 590 | 590 |

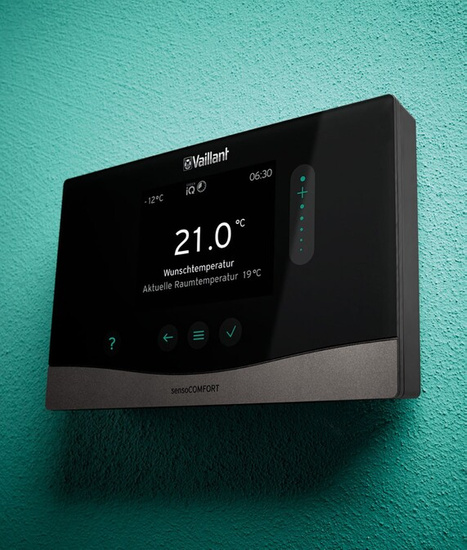

Ovladač VRC 720 sensoCOMFORT
sensoCOMFORT 720 Modulární regulátor, který současně řídí topné a ventilační systémy. Pro jeden topný okruh bez směšování; pro spolupráci s kotli Vaillant vybavenými eBUS konektorem, tepelnými čerpadly flexoTHERM a aroTHERM a rekuperátory recoVAIR/4. Možnost ovládání kaskád až 7 zařízení s eBUS konektorem. Provozní režimy: topení, chlazení (v kombinaci s flexoTHERM nebo aroTHERM) a větrání (v kombinaci s recoVAIR/4). V bivalentních systémech funguje jako hybridní regulátor. Vestavěné vnitřní senzory teploty a relativní vlhkosti vzduchu. Řízení provozu rekuperace na základě čidel kvality vzduchu (CO2 čidla). Pracuje s vrstvenými zásobníky actoSTOR a skupinou solárních čerpadel VMS 30. Adaptivní topná křivka, týdenní programátor; časové programy pro ústřední vytápění, teplou vodu, cirkulaci, chlazení a větrání. Dedikovaná aplikace pro mobilní zařízení (smartphone, tablet s iOS nebo Android)*. Rozšíření vyžaduje použití modulu VR 71 (směšovač-solární modul pro 3 topné okruhy). Kromě VR 71 je možné připojit až 3 moduly VR 70 v jedné instalaci. (celkem až 9 topných okruhů)| Parametr | sensoCOMFORT VRC 720/720f |
|---|---|
| třída ErP | II, VI, VIII |
| Instalace | Na zdi |
| eBUS konektor | Ano |
| Ovládání plynových/olejových kotlů | Ano |
| Ovládání tepelného čerpadla | Ano |
| Řízení hybridních systémů | Ano |
| Kaskádové ovládání | od 2 do 7 zařízení |
| Ovládání rekuperace | Ano |
| Ovládání solárních kolektorů | Ano |
| Počet topných okruhů | 9 (pomocí VR 71 a 3x VR70) |
| aplikace sensoAPP | Ano |
| Spolupráce s ambiSENSE | Ano |
| Nastavení adaptivní topné křivky | Ano |
| Funkce sušení na hubici (naprogramovaná) | Ano |
| Čidlo vlhkosti vzduchu | Ano |
| Funkce PV-ready | Ano |
| Energetická optimalizace (EEBUS) | Ano |
| Instalační asistent | Ano |
| Asistent časového programu pro uživatele | Ano |
Připojovací sada pro nádrž
- Bezpečnostní skupina
- Senzor teploty
- Sifon pro pojistný ventil

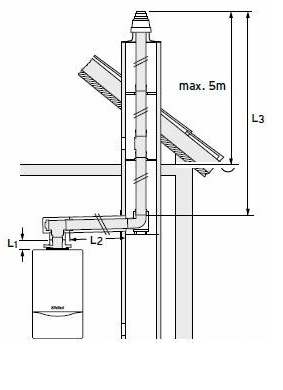

Základní sestava šachtového vzducho-spalovacího systému
- Soustředná trubka 60/100Ø mm, délka 500 mm se svorkou.
- Redukční koleno z 80Ø mm na 60Ø mm s podpěrou a svorkou.
- Inspekční koleno 60/100Ø mm se dvěma provozními režimy (s nebo bez nasávání vzduchu z místnosti) a s přítlačnou svorkou.
- Nástěnná rozeta.
Značka
Symbol
PKG1F20V120
EAN
5907667597865
Kód výrobce
0010043619
Spalovací komora
uzavřeno
Maximální teplota spalin [°C]
85
Minimální teplota spalin [°C]
35
Topný výkon
20 kW
Tepelný výkon (při teplotě. 50/30°C)
2,8 - 21,0 kW
Pojemność
120 L
Type
jediná funkce
Hmotnost
38,5 kg
Hmotnost nádrže
68 kg
Wymiary [cze]
720 mm
440 mm
348 mm
Výška
955 mm
Średnica
590 mm
Záruka výrobce Vaillant na 2 nebo 5 let
Vaillant nabízí 24měsíční záruku na svá zařízení dostupná v aktuální nabídce, zakoupená v Polsku. Aby byla záruka platná, musí mít zákazník zaplacenou technickou kontrolu provedenou mezi 9. a 12. měsícem používání výrobku. Tuto kontrolu by měl provádět autorizovaný servisní pracovník (SA) nebo autorizovaný montér (CI) s příslušnou kvalifikací.
