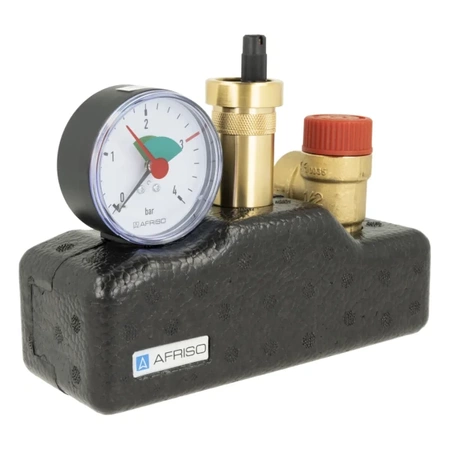

Bezpečnostní skupina kotle KSG Nmax UDT 73,6 kW s pojistným ventilem MS 3 bar Afriso 77938
- Bezpečnostní skupina kotlů KSG: Ochrana do 73,6 kW, Pojistný ventil 3 bar, Manometr, Odvzdušnění, Max 120°C, G1'' GW, G⅜'' Odvětrávání, Pro vodu a glykol do 50 %.
Bezpečnostní skupina kotle KSG, Nmax UDT 73,6 kW
Bezpečnostní skupiny kotlů KSG a KSG mini jsou určeny k ochraně instalace proti nadměrnému zvýšení tlaku, měření tlaku a odvzdušnění instalací provozovaných v uzavřeném systému. Bezpečnostní skupiny jsou určeny pro použití v instalacích, kde je vyžadován pojistný ventil 3 bar a instalační výkon nepřekračuje hodnoty uvedené v tabulkách na straně 2, v závislosti na zvolených kritériích. Bezpečnostní skupiny kotlů KSG a KSG mini lze použít v instalacích, kde je topným médiem roztok vody a glykolu s maximální koncentrací glykolu maximálně 50 %.Instalace
Bezpečnostní skupina KSG/KSG mini by měla být instalována co nejblíže ke kotli, nad jeho horní úrovní. Mezi kotlem a pojistnou skupinou nesmí být žádné uzavírací ani zpětné ventily. Nainstalujte bezpečnostní skupinu ve svislé poloze tak, aby byl viditelný manometr. V opačném případě nebude zařízení správně fungovat. Skupina nemůže být vystavena nadměrným teplotám, např. při svařování nebo pájení, proto by měla být instalována až po dokončení těchto prací. Před sestavením skupiny instalaci důkladně opláchněte.Knoflík pojistného ventilu umožňuje ovládat správnou činnost ventilu při tlaku nižším, než je otevírací tlak. Konstrukce ventilu znemožňuje změnu otevíracího tlaku.Automatický odvzdušňovací ventil musí být před naplněním instalace odstraněn z bezpečnostní skupiny. Automatický odvzdušňovací ventil instalujte až po naplnění systému.Technická data
Značka
Symbol
AFR-77938
EAN
4016203779380
Záruka
Kód výrobce
77938
Velikost připojení
1"
Záruka výrobce na 3 roky
Záruka výrobce na 3 roky
