Čerpací systém Bormet V2 B/B, oběhové čerpadlo WILO Yanos Para 25/60/130 + přímá cirkulace
- Hotové čerpací systémy jsou kompaktní zařízení, která obsahují přibližně 60 % prvků a armatur celé kotelny.
Čerpací systém Bormet V2 B/B, oběhové čerpadlo WILO Yanos Para 25/60/130 + přímá cirkulace
Hotové čerpací systémy jsou kompaktní zařízení, která obsahují přibližně 60 % prvků a armatur celé kotelny. To umožňuje výrazně ušetřit čas a prostor pro takové instalace a také zajistit estetiku instalace v kotelně. Před expedicí je každý hotový výrobek zkontrolován na správnou elektrickou funkci a je provedena zkouška těsnosti.
Čerpací systémy Bormet se skládají z:
- spojka - rozdělovač nebo rozdělovač s max. výkonem. 33 kW, pro dva nebo tři topné okruhy, celé je izolováno šedou PE pěnou, která zabraňuje tepelným ztrátám
- oběhové čerpadlo: WILO
- kulové kohouty s teploměrem a zpětnou klapkou na napájených obvodech
- kulové kohouty s teploměrem na zpátečkách okruhů
- kulové ventily na přívodu do spojkového rozdělovače/rozdělovače
- pásek s konektory WAGO pro snadné a rychlé elektrické připojení

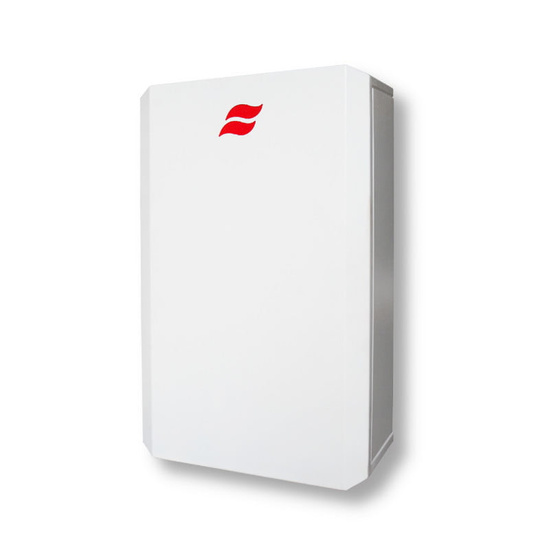

- celý je uzavřen v estetické kovové krabici s montážními otvory pro montáž na stěnu
WILO Yanos Para 25/60/130
Čerpadlo WILO je energeticky úsporné čerpadlo malých rozměrů s charakteristikami přizpůsobenými pro práci v systémech plošného vytápění. Toto čerpadlo je řízeno interně se třemi režimy řízení. Vysoce kvalitní čerpadlo PARA od WILO má 3 typy rychlostí. Rozhraní čerpadla bylo navrženo tak, aby jeho použití bylo snadné a srozumitelné.
Technické údaje čerpadla:
- napájecí napětí 1~230 V +10%/-15%, 50/60 Hz (standardní napětí IEC 60038)
- max. příkon: 43
- čerpadlo ovládané technologií Push button SC = provozní režimy ∆Pv, ∆Pc, konstantní otáčky křivka I, II, III
- 6,7 = výška zdvihu [m]

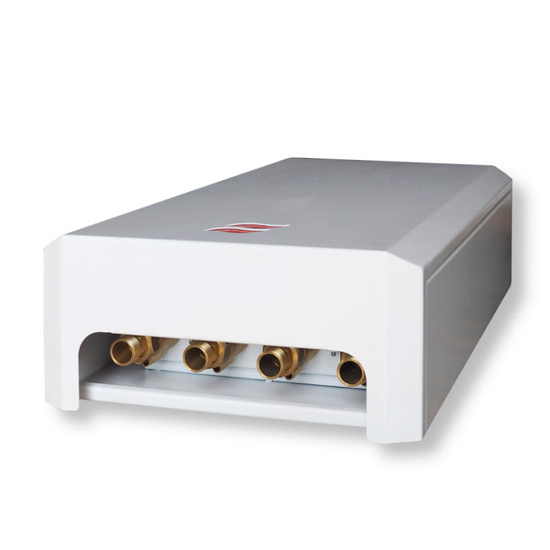

V napájení obvodu kulové kohouty s
teploměrem a zpětným ventilem a
3/4" GZ polotvarovka pro připojení k instalaci
Na zpátečkách okruhů kulové kohouty s
teploměrem a 3/4" GZ polofitinkou
pro připojení k instalaci
Napájení spojky, kulové kohouty s připojením 1" GW
a přídavný 1/2" GW výstup pro vypouštěcí ventil nebo odvzdušňovací ventil
Přehledně popsaná lišta s WAGO konektory pro elektrické připojení
Box je možné instalovat směrem nahoru, dolů a směrem doprava a doleva.
Rozměry krabice:
- Šířka: 517 mm
- Výška: 550 mm
- Hloubka: 160mm
-Rozteč oběžných čepů: 75mm
-Rozteč pahýlů zdroje tepla: 305mm
SCHVÁLENÍ A SOULADU
Spojky, spojkové rozdělovače, rozdělovače, čerpací systémy podléhají tlakové směrnici 2014/68/EU a v souladu s čl. 4.3 (uznaná inženýrská praxe) nemá označení CE. Zbývající příslušenství a prvky obsažené v celém zařízení mají prohlášení o shodě, které naleznete v produktových kartách dostupných na stránkách výrobce.
