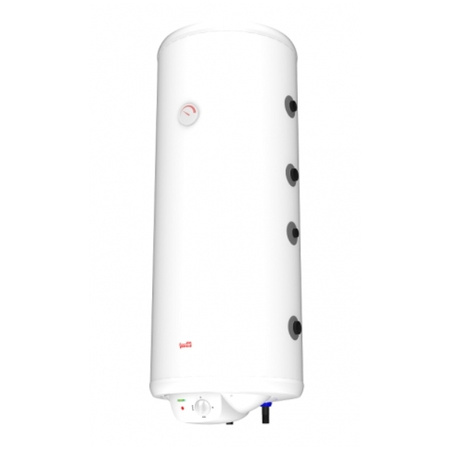

Elektrický ohřívač vody Elektromet WJ Venus Plus 140l - pravý 013-14-211/P
- Elektrické ohřívače vody WJ/W "VENUS-plus" jsou určeny pro ohřev a akumulaci teplé vody pro sanitární, sociální a ekonomické účely.
Topidla VENUS PLUS
jedná se o tlaková zařízení určená pro práci ve svislé poloze se vstupním a výstupním hrdlem užitkové vody směrem dolů, s maximálním tlakem užitkové vody v nádrži 0,6 MPa (6 bar). Ohřev užitkové vody zajišťuje elektrokotel o výkonu 1,5 kW napájený jednofázovým proudem ~230 V a spirálovou spirálou, umožňující připojení ohřívače např. k nízkoteplotnímu vodnímu bojleru libovolného typu.Elektrické ohřívače vody jsou určeny k přípravě teplé vody pomocí elektřiny. Ohřívače tohoto typu se montují ve svislé poloze. Mohou být instalovány v jakékoli místnosti s přívodem elektřiny a vody.
Princip fungování:
Ohřev užitkové vody zajišťuje elektrokotel o výkonu 1,5 kW napájený jednofázovým proudem ~230 V a spirálovou spirálou, umožňující připojení ohřívače např. k nízkoteplotnímu vodnímu bojleru libovolného typu. Teplo potřebné k ohřevu užitkové vody dodává topná voda (např. z kotle ústředního topení) protékající spirálovým hadem s velkou topnou plochou umístěnou uvnitř nádrže ohřívače. Toto teplo, pronikající stěnami výměníku, ohřívá užitkovou vodu shromážděnou v nádrži. Základním prvkem konstrukce ohřívače je tlaková nádoba z ocelového plechu uvnitř pokrytá vrstvou vysokoteplotního keramického smaltu, který vytváří skelný povlak, chrání jej proti korozi a zajišťuje dobrou kvalitu ohřáté užitkové vody. Dodatečnou antikorozní ochranu nádrže zajišťuje hořčíková anoda instalovaná ve spodním dně, jejíž činnost je založena na rozdílu elektrochemických potenciálů materiálu nádrže a anody. Tento ohřívač má také teplovodní výměník instalovaný ve formě spirály s připojovacími nástavci na pravé nebo levé straně ohřívače, obr.1. Na stejné straně jsou také přípojky: cirkulační a teplotní čidlo.
| Typ | IU | WJ/W 80 | WJ/W 100 | WJ/W 120 | WJ/W 140 |
|---|---|---|---|---|---|
| Kapacita skladu | dm³ | 68 | 86 | 112 | 132 |
| Teplosměnná plocha | m² | 0,6 | 0,6 | 0,9 | 0,9 |
| Kapacita cívky | dm³ | 2.8 | 2.8 | 5.7 | 5.7 |
| Kapacita teplé vody 80/10/45°C | dm³/h | 440 | 440 | 550 | 550 |
| Kapacita teplé vody 70/10/45°C | dm³/h | 370 | 370 | 490 | 490 |
| Kapacita teplé vody 60/10/45°C | dm³/h | 260 | 260 | 330 | 330 |
| Výkon ohřevu spirály 80/10/45°C | l | 18 | 18 | 25 | 25 |
| Výkon ohřevu spirály 70/10/45°C | l | 15 | 15 | 20 | 20 |
| Výkon ohřevu spirály 60/10/45°C | l | 10 | 10 | 14 | 14 |
| Průtok topné vody ve spirále | m³/h | 1.5 | 1.5 | 1.5 | 1.5 |
| Ztráta tlaku | mbar | 40 | 40 | 40 | 40 |
| Doba ohřevu pro Δt=50°C pro 1500W ohřívač | h | 3.1 | 3.9 | 4.5 | 5.1 |
| Třída energetické účinnosti | C | C | C | C | |
| Denní spotřeba elektřiny | kWh | 7,60 | 7,64 | 7,67 | 7,71 |
| Profil zatížení | M | M | M | L | |
| Hladina akustického výkonu | dBa | 15 | 15 | 15 | 15 |
| Množství namíchané vody o teplotě 40°C | dm³ | 110 | 142 | 185 | 220 |
| Energetická účinnost | % | 37 | 37 | 37 | 37 |
| Provozní parametry nádrže | Pmax = 0,6 MPa; Tmax = 80 °C | Pmax = 0,6 MPa; Tmax = 80 °C | Pmax = 0,6 MPa; Tmax = 80 °C | Pmax = 0,6 MPa; Tmax = 80 °C | |
| Parametry topného média | Pmax = 0,6 MPa; Tmax = 100 °C | Pmax = 0,6 MPa; Tmax = 100 °C | Pmax = 0,6 MPa; Tmax = 100 °C | Pmax = 0,6 MPa; Tmax = 100 °C | |
| D | mm | 430 | 430 | 455 | 455 |
| H | mm | 960 | 1150 | 1190 | 1360 |
| R | mm | 125 | 125 | 125 | 125 |
| E | mm | 450 | 450 | 475 | 475 |
| G | mm | 135 | 135 | 170 | 170 |
| F | mm | 625 | 815 | 710 | 870 |
| A | mm | 100 | 100 | 135 | 135 |
| připojení TUV | " | ½ | ½ | ½ | ½ |
| Konektor cívky | " | ½ | ½ | 1 | 1 |
| Konektor snímače teploty | " | ½ | ½ | ½ | ½ |
| Oběhový konektor | " | ½ | ½ | ¾ | ¾ |
| Rozměry hořčíkové anody | mm | 761-25-225 | 761-25-300 | 761-30-200 | 761-30-270 |
| Hmotnost ohřívače bez vody | kg | 52 | 67 | 70 | 73 |
