Elektromet WGJ-S MAX DUO 300L teplovodní výměník s dvojitým hadem 4,8 m2 051-30-201/MAX+
- Výměníky typu WGJ-S MAX DUO se dvěma spirálami 4,8 m2 (s možností instalace ohřívače EJK).
Výměníky typu WGJ-S MAX DUO jsou určeny pro vytápění a akumulaci teplé užitkové vody pro byty, rodinné a vícegenerační domy a další objekty vybavené dvěma různými zdroji energie pro instalaci vytápění.
Výměníky typu WGJ-S MAX DUO o objemech 220 a 300 litrů jsou uzpůsobeny pro instalaci v místnostech s dveřmi širokými od 70 cm.

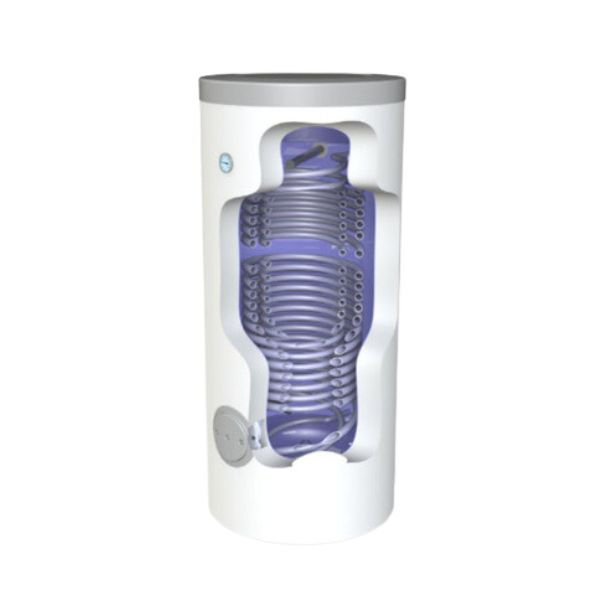

Výměníky WGJ-S MAX DUO jsou vybaveny dvěma nezávislými spirálovými spirálami, což umožňuje připojení dvou zdrojů energie s různými topnými faktory, jako je nízkoteplotní bojler na vodu ústředního topení a solární kolektory s topným faktorem na bázi glykolu. Teplota topného média ve spirálách by neměla překročit 110°C.
Nádrže výměníku jsou vyrobeny z ocelového plechu pokrytého uvnitř vrstvou speciálního vysokoteplotního keramického smaltu, který je chrání proti korozi vytvořením skelného povlaku. Doplňkovou antikorozní ochranou nádrží je hořčíková anoda, jejíž činnost je založena na rozdílu elektrochemických potenciálů materiálu nádrže a anody.
Tepelnou izolaci tvoří pěnový polystyren trvale spojený se stěnami nádrže.
Vnější plášť výměníku je vyroben z materiálu skay.
| Typ | IU | WGJ-S MAX DUO 220 | WGJ-S MAX DUO 300 | WGJ-S MAX DUO 400 | ||||
|---|---|---|---|---|---|---|---|---|
| Užitná kapacita nádrže | dm³ | 220 | 300 | 400 | ||||
| Povrch cívky | ----- | mimo | uvnitř | mimo | uvnitř | mimo | uvnitř | |
| m² | 1.7 | 1.2 | 2.9 | 1.9 | 3.0 | 2,0 | ||
| Kapacita cívky | dm³ | 10 | 6,98 | 16.6 | 1.07 | 17.1 | 11.3 | |
| CW výkon | 80/10/45 °C | l/h | 1007 | 686 | 1864 | 1143 | 1928 | 1203 |
| 70/10/45 °C | l/h | 877 | 573 | 1553 | 980 | 1607 | 1031 | |
| 60/10/45 °C | l/h | 637 | 412 | 1087 | 700 | 1125 | 736 | |
| Topný výkon | 80/10/45 °C | kW | 41 | 27.9 | 72,5 | 46,5 | 75 | 49 |
| 70/10/45 °C | kW | 35.7 | 23.2 | 59 | 39.9 | 61 | 42 | |
| 60/10/45 °C | kW | 25.9 | 16.8 | 41.4 | 28.5 | 42 | třicet | |
| CW výkon | 80/10/60 °C | l/h | 555 | 386 | 1305 | 621 | 1350 | 653 |
| 70/10/60 °C | l/h | 350 | 247 | 1087 | 392 | 1125 | 412 | |
| Topný výkon | 80/10/60 °C | kW | 32.3 | 22.4 | 61 | 36.1 | 63 | 38 |
| 70/10/60 °C | kW | 20.4 | 14.4 | 49,7 | 22.8 | 51 | 24 | |
| Ztráta tlaku | mbar | 116 | 43 | 145 | 130 | 155 | 136 | |
| Ztráty v klidu | kWh/d | 1.27 | 1,77 | 1.43 | ||||
| Provozní parametry nádrže | maximální pracovní tlak a teplota pr = 0,6 MPa; tr = 80 °C | maximální pracovní tlak a teplota pr = 0,6 MPa; tr = 80 °C | maximální pracovní tlak a teplota pr = 0,6 MPa; tr = 80 °C | |||||
| Parametry topného média | maximální pracovní tlak a teplota pr = 1,0 MPa; tr = 110 °C | maximální pracovní tlak a teplota pr = 1,0 MPa; tr = 110 °C | maximální pracovní tlak a teplota pr = 1,0 MPa; tr = 110 °C | |||||
| Typ nádrže | ocel, uvnitř pokrytá keramickým smaltem | ocel, uvnitř pokrytá keramickým smaltem | ocel, uvnitř pokrytá keramickým smaltem | |||||
| Vnější kryt | Skay materiál | Skay materiál | Skay materiál | |||||
| Tepelná izolace | polystyrenová pěna | polystyrenová pěna | polystyrenová pěna | |||||
| Tloušťka izolace | mm | 70 | 70 | 100 | ||||
| Hmotnost | kg | 110 | 135 | 235 | ||||
| Horká voda | palec | Gwew 1" | Gwew 1" | Gwew 1 1/4" | ||||
| Studená užitková voda / Vypouštění | palec | Gwew 1" | Gwew 1" | Gwew 1 1/4" | ||||
| Napájení vnitřní cívky | palec | Gwew ¾" | Gwew ¾" | Gwew ¾" | ||||
| Návrat z vnitřní cívky | palec | Gwew ¾" | Gwew ¾" | Gwew ¾" | ||||
| Napájecí zdroj pro venkovní cívku | palec | Gwew 1" | Gwew 1" | Gwew 1" | ||||
| Návrat z venkovní cívky | palec | Gwew 1" | Gwew 1" | Gwew 1" | ||||
| Oběh | palec | Gwew ¾" | Gwew ¾" | Gwew 1" | ||||
| Snímač teploty uzavřen | palec | 3/8" | 3/8" | 3/8" | ||||
| Objímka teploměru | palec | Gwew ½" | Gwew ½" | Gwew ½" | ||||
| Čištění / Montáž elektrického ohřívače | palec | Gwew 1½" | Gwew 1½" | Gwew 1½" | ||||
| Hořčíková anoda (2 ks) | Ne | horní: 703-40-330 / spodní: 703-40-200 | horní: 703-40-430 / spodní: 703-40-200 | horní: 703-40-500 / spodní: 703-40-240 | ||||
| palec | Gwew 2" | Gwew 2" | Gwew 2" | |||||
