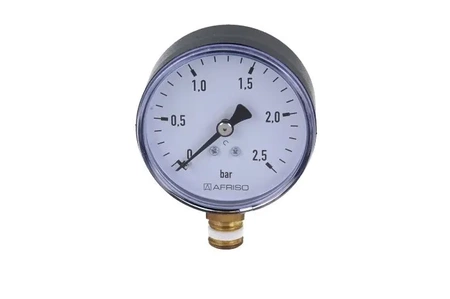

Manometr topení RF 63, fi63 mm, 0÷2,5 bar, G1/4" AFRISO 63511

Aplikace:

Topné manometry určené k měření tlaku v libovolném místě instalace. Určeno pro neviskózní, nekrystalizující plyny a kapaliny, které nenapadají slitiny mědi.

Princip fungování:

U topných manometrů HZ a RF je měřicím prvkem Bourdonova trubice se zploštělým průřezem, vyrobená ze slitiny mědi. Je ohnutý do tvaru oblouku a jeho otevřený konec je napojen na vstup média, jehož tlak měříme. Volný konec trubky je ucpaný. Se zvyšováním nebo snižováním měřeného tlaku se mění zakřivení Bourdonovy trubice a tím dochází k posunutí jejího volného konce. Přes převodový systém způsobí pohyb volného konce trubky pohyb ručičky tlakoměru.
