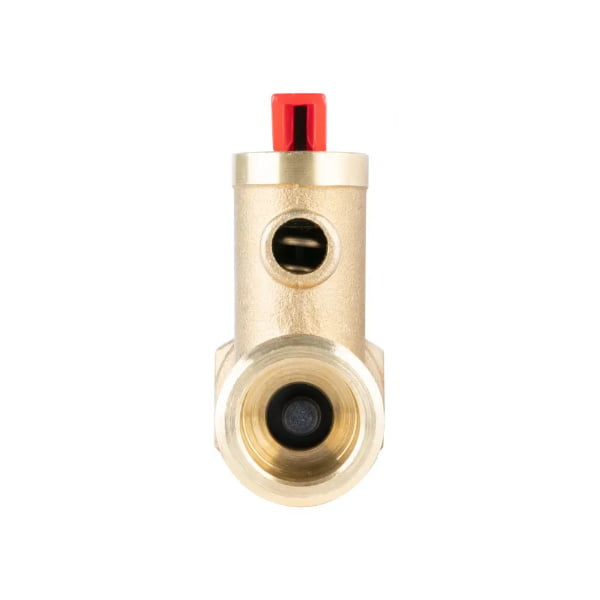

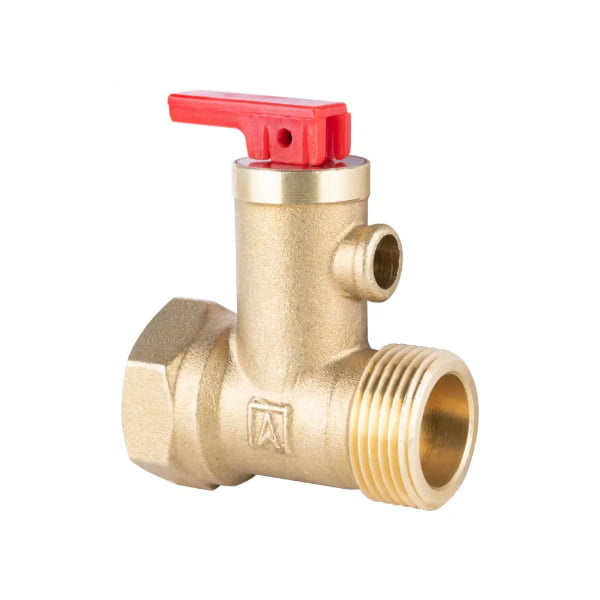

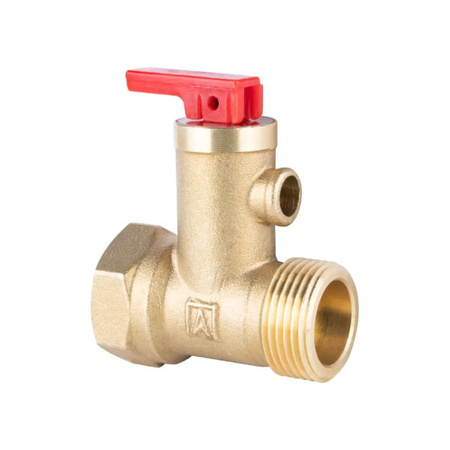

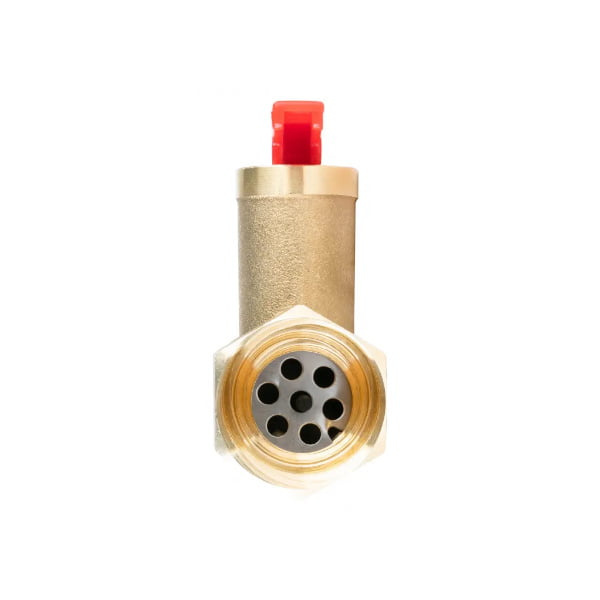

Pojistný ventil nádrže se zpětnou klapkou Afriso AF8 GZ 3/4" GW 3/4" 6,7bar 4223410

Afriso AF-8 GZ 3/4" GW 3/4" 6,7 bar 4223410

Aplikace:

• Používá se v teplovodních instalacích s elektrickým ohřívačem.
• Instaluje se na přívod studené vody v bezprostřední blízkosti ohřívače.
• Navrženo k ochraně elektrických ohřívačů teplé vody před nadměrným zvýšením tlaku.

Skládá se z integrovaných:

• Pojistný ventil - otevírá průtok vody směrem ven, když tlak vzroste nad otevírací tlak.
• Zpětný ventil - omezuje průtok vody z ohřívače do vodovodní instalace v případě ztráty tlaku v napájecí síti.
• Pojistný ventil - otevírá průtok vody z ohřívače do vodovodní instalace, když tlak v ohřívači překročí tlak v přívodu studené vody.

Konstrukce pojistného ventilu Afriso AF8

Rozměry (mm)

Schéma zapojení pojistného ventilu Afriso AF8
