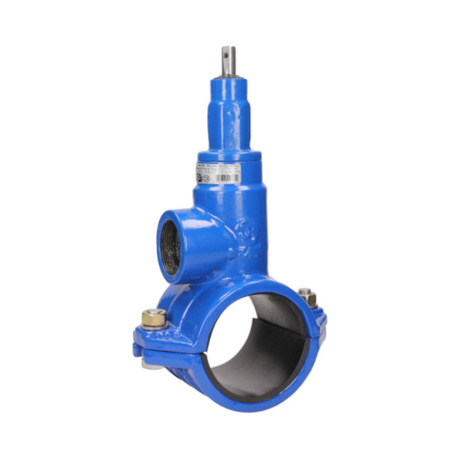

Samovrtný vrták Sfero 90x2" JAFAR 3250
- Vodovodní vrták 3250 pro měkké PE a PVC trubky
3250 Vrták pro PE a PVC trubky JAFAR
Vodovodní vrtačka 3250 pro měkké PE a PVC trubky, vyrobená z tvárné litiny, je vhodná pro instalaci na stávající instalace. Je podroben zkoušce těsnosti, kdy se po upnutí na trubku zkoumá vnější těsnost tělesa, uzávěry a účinnost těsnění. Všechny litinové povrchy jsou chráněny epoxidovým nátěrem odolným proti korozi. Průměr vrtání 38 mm, prodloužený nerezový nůž. Šrouby spojující objímku s tělem jsou vyrobeny z nerezové oceli, objímka je po celé ploše potažena pryží EPDM.aplikace
Vodovodní instalace pro pitnou vodu a další chemicky neutrální kapaliny se provádějí trubkami z polyetylenu PE nebo PVC polyvinylchloridu o pracovním tlaku 1,6 MPa v rozsahu teplot do +70°C. Lze je použít v nadzemních a podzemních instalacích na vodorovně nebo svisle uspořádaných potrubích jako spojovací armatury.Technický popis
- kapalina až 4 [m/s]
- plyn až 30 [m/s]
- 0,6 MPa,
- 1,0 MPa,
- 1,6 MPa.
Vodovodní vrtačky jsou určeny pro montáž na stávající instalace z měkčeného PVC a PE potrubí. Tyto výrobky mají tělo a sponu z litiny, které se umisťují na potrubí. Těleso a objímka utažená šrouby procházejí trubkou přes pryžovou výstelku, která je zároveň těsněním trubky. Ve spodní části tělesa je mosazný kroužek tvořící sedlo ventilu. Zátka s pryžovým těsněním na konci konektoru uzavírá sedlo. Spojka je kombinována s trubkovým vrtákem sloužícím k vytvoření otvoru umožňujícího vytažení média z potrubí. Stopka vrtáku má čtvercový kónický konec a je utěsněna těsnicími O-kroužky namontovanými na šroubu umístěném na horní části hlavy. Otáčením čepu se podsestava závitového konektoru s tlakovým těsněním a nožem pohybuje směrem k hlavní potrubní trubce. Při první operaci uzavírání závitníku vyřízne jeho trubkový vrták otvor do potrubí. Uříznutý kotouč zůstává uvnitř vrtačky. Je tam držen vhodnými zářezy. Další rotace vřetene uzavře sedlo ventilu (přerušení průtoku). Připojení k potrubí pomocí kohoutu lze provést pod tlakem potrubí bez přerušení průtoku.
