Vodoměr pro studenou vodu 1/2" GSD8 antimagnetický Bmeters 8IA00F12SSBIV0
- Vodoměr GSD8 je nejmodernější zařízení pro měření vody s osmibubnovým čítačem a magnetickou spojkou. Vybaveno drahokamem, splňuje normy a má možnost montáže rádiového modulu.
Měřič studené vody - konstrukce a mechanismus měření

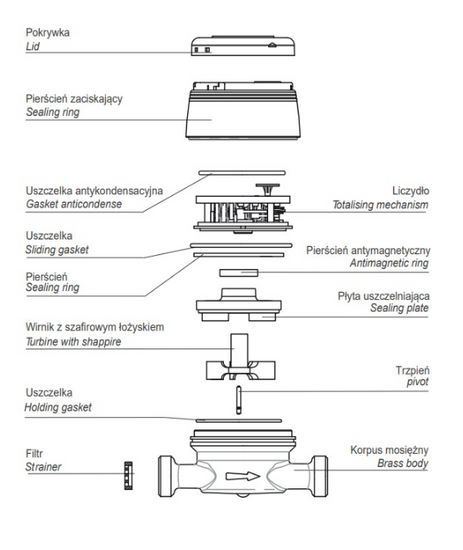

Jednopístový lopatkový vodoměr GSD8 je suchoběžný přístroj vybavený osmibubnovým počítadlem, které lze otáčet o 360°. Je poháněn zesílenou čtyřpólovou magnetickou spojkou, která zabraňuje zlomení a prokluzu a zároveň zvyšuje přesnost měření tím, že udržuje rotor v hydromagnetické rovnováze.
Inovace ve stavebnictví
Kromě toho byl do podpěry počítacího mechanismu umístěn safírový kámen, který zvyšuje metrologickou citlivost přístroje na nízké průtoky vody a prodlužuje jeho životnost.
Normy a certifikáty
Výroba vodoměru musí být v souladu se směrnicí 2014/32/EU. Model GSD8 je také vybaven antimagnetickým kroužkem, který výrazně zvyšuje jeho odolnost vůči vnějším vlivům magnetického pole. Vodoměr je k dispozici v měřicích rozsazích R160-H, R100-H a R50-V (MID) a je vhodný jak pro studenou vodu (do 50 °C), tak pro teplou vodu (do 90 °C), v průměrech 1⁄2" a 3⁄4".
Použití a kompatibilita
Podle hygienického schválení je model GSD8 schválen pro měření spotřeby pitné vody. Jednotka je také vhodná pro montáž bezdrátového rádiového modulu M-BUS nebo kabelového modulu MBUS pro snadnou integraci do moderních vodohospodářských systémů.
| Velikost DN | j.m. | 15 (1/2") | 15 (1/2") | 20 (3/4') |
|---|---|---|---|---|
| Maximální průtok Q4 | rrp/h | 2 | 3,12 | 5 |
| Kontinuální průtok Q3 | m3/h | 1,6 | 2,5 | 4 |
| R160-H Střední proud Q2 | l/h | - | 25 | 40 |
| Minimální objemový průtok Q3 | l/h | - | 15,63 | 25 |
| R100-H Střední objemový průtok | l/h | 25,6 | 40 | 64 |
| Minimum | l/h | 16 | 25 | 40 |
| R50-VH Střední objemový průtok | l/h | 512 | 80 | 128 |
| Minimální objemový průtok | l/h | 32 | 50 | 80 |
| Minimální čtení | L | 0,05 | 0,05 | 0,05 |
| Maximální čtení | m3 | 99.999 | 99.999 | 99.999 |
| Maximální přípustný tlak | bar | 16 | 16 | 16 |
