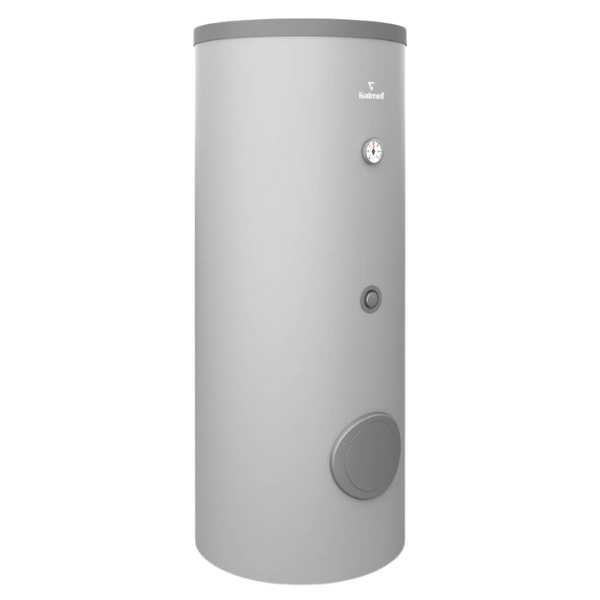

SGW(S)B 400L Tower Bivalentní bivalentní výměník s dvojitou spirálou Galmet 26-409000N
Výměník Tower Biwal
Bivalentní výměník se dvěma spirálami - SGW(S)BPohodlná instalace
U věžového výměníku jsou hydraulické přípojky napojeny na zadní stranu výměníku. To zajišťuje pohodlnou instalaci a usnadňuje každodenní použití. Vzadu je dále objímka pro čidlo kotle ÚT a nátrubek pro připojení oběhového čerpadla. Po použití oběhového čerpadla v instalaci teplé užitkové vody je možné okamžitě odebírat vodu o konstantní teplotě na každém odběrném místě. V přední části je umístěn velký čitelný teploměr. Pro zajištění stability nádrže je každý věžový výměník vybaven nastavitelnými vyrovnávacími nožičkami.Zdroj napájení

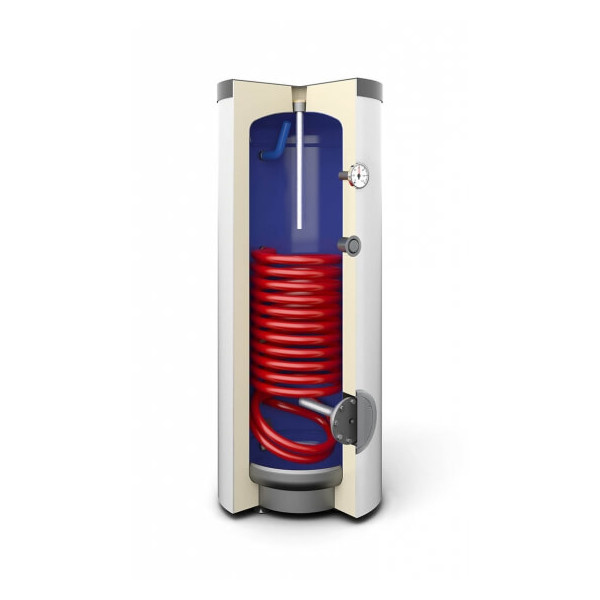

Velkoplošná spirálová cívka umístěná ve spodní části nádrže zaručuje optimální využití kapacity nádrže. Napojený na jakýkoli kotel ústředního topení nebo krb ohřeje v daný čas co nejvíce užitkové vody. Věžový výměník SGW(S) může být také napájen elektrickým ohřívačem, instalovaným s elektrostavbou GE, nebo přídavnými ohřívači instalovanými na přírubě, v revizním otvoru. Použití sady ohřívačů na přírubě zajišťuje rychlý přístup k teplé vodě, bez nutnosti zapínání kotle ÚT, např. v létě.Testovaná izolace
Nejúčinnější provoz teplovodního výměníku je kromě dokonalého výměníku díky vhodné izolaci. Silná vrstva tvrdé polyuretanové izolace poskytuje zvýšenou ochranu a tím udržuje teplotu vody po dlouhou dobu a nízké provozní náklady.Ochrana proti korozi
Zárukou bezpečného používání teplovodních výměníků je nejkvalitnější antikorozní ochrana. Smalt EXTRA GLASS® používaný v ohřívačích Galmet je keramický smalt nanášený "mokrou" metodou rovnoměrně po celé ploše výměníku. Navíc je podpořen dvěma hořčíkovými anodami, což zaručuje hygienické použití. Bezúdržbový provoz je zajištěn použitím aktivních titanových anod. Jsou vybrány v závislosti na kapacitě nádrže a nevyžadují údržbu.Aktivní titanové anody:
Kompletní doplňková výbava
Nabídka dále zahrnuje:

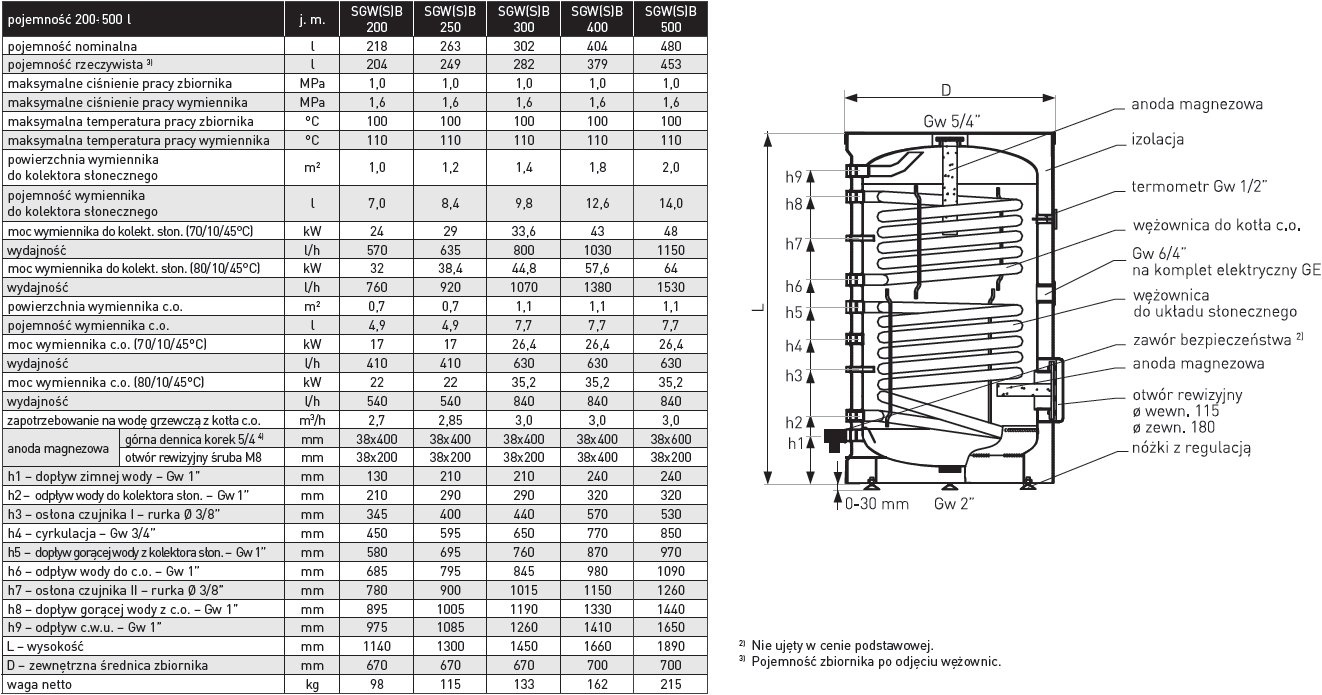

| Technická data | IU | SGW(S)B Tower Biwal 200 | SGW(S)B Tower Biwal 250 | SGW(S)B Tower Biwal 300 | SGW(S)B Tower Biwal 400 | SGW(S)B Tower Biwal 500 | SGW(S)B Big Tower Biwal 700 | SGW(S)B Big Tower Biwal 1000 | SGW(S)B Big Tower Biwal 1500 |
|---|---|---|---|---|---|---|---|---|---|
| Katalogové číslo | - | 26-209000 | 26-259000 | 26-309000N | 26-409000N | 26-509000N | 26-709000N | 36-109600N | 36-159600N |
| Kapacita skladu | l | 197 | 244 | 299 | 395 | 496 | 683 | 922 | 1420 |
| ErP třída energetické účinnosti - polyuretanová pěna | - | B | B | B | C | B | C | - | - |
| Třída energetické účinnosti ErP - Neodul® | - | - | - | - | - | - | C | C | C |
| max. provozní teplota nádrže | °C | 95 | 95 | 95 | 95 | 95 | 95 | 95 | 95 |
| max. provozní teplota výměníku | °C | 110 | 110 | 110 | 110 | 110 | 110 | 110 | 110 |
| max. provozní tlak nádrže | MPa | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| max. provozní tlak výměníku | MPa | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 |
| plocha výměníku pro solární kolektor | m² | 1 | 1.2 | 1.4 | 1.8 | 2 | 2.4 | 2.7 | 2.7 |
| kapacita výměníku pro solární kolektor | l | 7 | 8.4 | 9.8 | 12.6 | 14 | 16.8 | 18.9 | 18.9 |
| výkon výměníku pro solární kolektor (70/10/45°C) | kW | 24 | 29 | 33.6 | 43 | 48 | 57,6 | 64,8 | 64,8 |
| účinnost výměníku pro solární kolektor (70/10/45°C) | l/h | 570 | 635 | 800 | 1030 | 1150 | 1380 | 1580 | 1580 |
| plocha výměníku ústředního topení | m² | 0,7 | 0,7 | 1.1 | 1.1 | 1.1 | 1.2 | 1.5 | 1.5 |
| kapacita výměníku ústředního topení | l | 4.9 | 4.9 | 7.7 | 7.7 | 7.7 | 8.4 | 10.5 | 10.5 |
| výkon výměníku topení (70/10/45°C) | kW | 17 | 17 | 26.4 | 26.4 | 26.4 | 28.8 | 36 | 36 |
| účinnost výměníku ústředního topení (70/10/45°C) | l/h | 410 | 410 | 630 | 630 | 630 | 690 | 880 | 880 |
| horní hořčíková anoda | mm (závit) | 38x400 (horní spodní zástrčka 5/4") | 38x400 (horní spodní zástrčka 5/4") | 38x400 (horní spodní zástrčka 5/4") | 38x400 (horní spodní zástrčka 5/4") | 38x600 (horní spodní zástrčka 5/4") | 38x600 (horní spodní zástrčka 5/4") | 38x600 (horní spodní zástrčka 5/4") | 38x600 (horní spodní zástrčka 5/4") |
| spodní hořčíková anoda | mm | 38x200 (revizní otvor, šroub M8) | 38x200 (revizní otvor, šroub M8) | 38x200 (revizní otvor, šroub M8) | 38x400 (revizní otvor, šroub M8 | 38x200 (revizní otvor, šroub M8) | 38x400 (revizní otvor, šroub M8 | 38x400 (revizní otvor, šroub M8 | 38x400 (revizní otvor, šroub M8 |
| h1 - přívod studené vody (Gw) | "/mm | 1/130 | 1/210 | 1/130 | 1/240 | 1/180 | 4. 6. 215 | 6/4/25- | 4.6.250 |
| h2 - odtok vody do solárních kolektorů. (Gw) | "/mm | 1/210 | 1/290 | 1/280 | 1/320 | 1/320 | 1/375 | 1/450 | 1/450 |
| h3 - kryt snímače I (Ø) | "/mm | 8.3.355 | 3/8/400 | 8.3.435 | 8.3.570 | 8.3.530 | 8.3.525 | 3/8/600 | 3/8/600 |
| crk - oběh (Gw) | "/mm | 3/4/450 | 4. 3. 595 | 3/4/650 | 4. 3. 770 | 4. března 1320 | 4. května 925 | 4. 5. 880 | 4. května 1630 |
| h4 - přívod teplé vody ze solárního kolektoru. (Gw) | "/mm | 1/550 | 1/695 | 1/750 | 1/870 | 1/970 | 1/1045 | 1/1000 | 1/1000 |
| h5 - odvod vody do ústředního topení (Gw) | "/mm | 1/635 | 1/795 | 1/860 | 1/980 | 1/1090 | 1/1175 | 1/1100 | 1/1100 |
| h6 - kryt snímače II (Ø) | "/mm | 8.3.765 | 8. 3. 900 | 8.3.1030 | 8. 3. 1150 | 8. 3. 1200 | 8. března 1365 | 8.3.1270 | 8.3.1270 |
| h7 - dodávka teplé vody z ústředního topení (Gw) | "/mm | 1/895 | 1/1005 | 1/1200 | 1/1330 | 1/1440 | 1/1555 | 1/1440 | 1/1440 |
| h8 - odvod teplé vody (Gw) | "/mm | 1/975 | 1/1085 | 1/1355 | 1/1470 | 1/1650 | 4. června 1715 | 4. června 1570 | 4. 6. 2250 |
| kontrolní otvor (vnější Ø / vnitřní Ø) | mm | 180/120 | 180/120 | 180/120 | 180/120 | 180/120 | 280/205 | 280/205 | 280/205 |
| d - vnitřní průměr | mm | 550 | 550 | 550 | 600 | 630 | 700 | 900 | 900 |
| D - vnější průměr nádrže | mm | 670 | 670 | 670 | 700/800 | 755/830 | 855/860 | 1060 | 1100 |
| L - výška | mm | 1140 | 1300 | 1615 | 1750 | 1950 | 2050/2080 | 1990 | 2680 |
| čistá hmotnost | kg | 88 | 106 | 122 | 157 | 178 | 267 | 374 | 492 |
Značka
Symbol
GAL-26409000N
EAN
5901224557194
Záruka
Kód výrobce
26-409000N
Ilość wężownic
2
Pojemność
400 l
Povrch cívky
1,1 m²
Typ izolace
Polyuretanová pěna
Hmotnost
157 kg
Výška
1750 mm
Średnica
630 mm
Záruka výrobce na 5 let
Výrobce garantuje opravu nebo výměnu zařízení až 60 měsíců od data nákupu. Kontaktujte obchod prostřednictvím formuláře pro stížnosti na adrese objednat kurýra, který vyzvedne zařízení u vás doma.
