Skříň NANOPANEL/KAN-THERM pro rozdělovač OP, přisazené připojení SNN 15/10. pro automatizaci

Počet sekcí:10/15

Bezpečné nakupování

Využijte také instalační služby

+ Přidat do nákupního seznamu + Přidat k porovnání

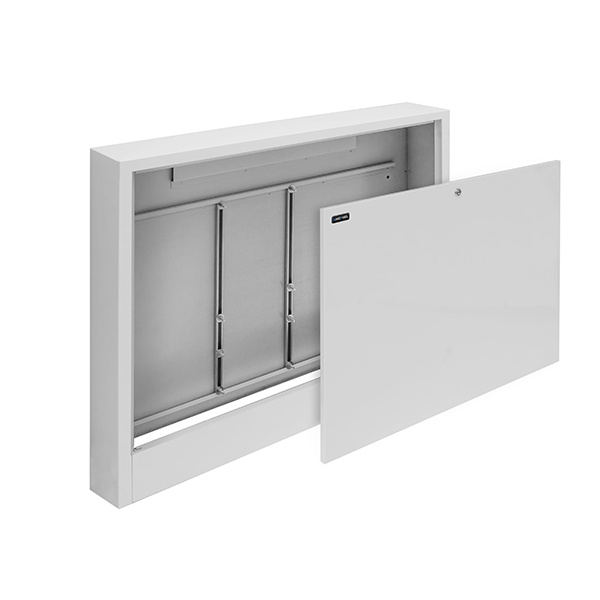

NANOPANEL skříň pro rozdělovače OP bez a se směšovacím systémem, přisazená SNN OP-3

Přisazené skříně typu SNP OP jsou určeny pro rozdělovače s příslušenstvím v podobě připojovacích ventilů, vypouštěcích ventilů, odvzdušňovačů, směšovacích systémů apod. s možností připojení řídicí automatiky.

Skříně jsou lakovány standardní barvou RAL 9016 (bílá). Zadní stěna je vybavena 4 montážními otvory 8 mm a 2 montážními vodítky, na kterých lze upravit montážní rozteč rozdělovače. Každé vedení je opatřeno 4 šrouby M6x18 s maticemi a podložkami Zadní stěna skříně je vybavena 80 mm vysokou automatickou ovládací západkou. Dveře skříněk jsou standardně vybaveny mincovním/šroubovákovým zámkem. Spodní kryt skříně je odnímatelný, což usnadňuje instalaci rozdělovače uvnitř skříně.

ČÁROVÝ KÓD	JMÉNO VÝROBKU	POČET SEKCÍ
NAN 110103	NANOPANEL skříň pro OP rozdělovače bez a se směšovacím systémem, přisazená SNN OP-1, 580 x 660 x 140	10/3
NAN 110137	NANOPANEL skříň pro OP rozdělovače bez a se směšovacím systémem, přisazená SNN OP-2, 780 x 660 x 140	13/7
NAN 111510	NANOPANEL skříň pro OP rozdělovače bez a se směšovacím systémem, přisazená SNN OP-3, 930 x 660 x 140	15/10

Umístění instalace skříně by mělo být naplánováno s ohledem na trasu potrubí a celkovou výšku podlahy. Skříň by měla být namontována ve vhodné výšce s přihlédnutím k tloušťce vodorovné tepelné izolace, potěru a podlahové krytiny. Skříň by měla být vložena do výklenku, vyrovnána a připevněna ke svislé stavební příčce. Pro montáž skříně použijte vhodné upevňovací prvky v závislosti na konstrukci stěny. Pokud má být rozdělovač napájen ze strany, odstraňte krytky zakrývající boční vylamovací otvory. Aby bylo čelo skříně chráněno před poškozením při omítkách a dokončovacích pracích, je možné rám a dvířka demontovat. Upevněte kompletní rozvaděč do skříně pomocí připravených montážních šroubů. Upravte montážní rozteč oddálením šroubů ve vodítku

Značka

Nanopanel

Symbol

NAN-111510

Kód výrobce

111510

Počet sekcí

10/15

Wymiary [cze]

930 mm

660 mm

140 mm
