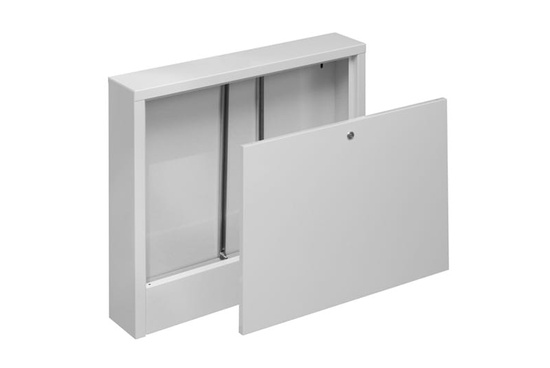

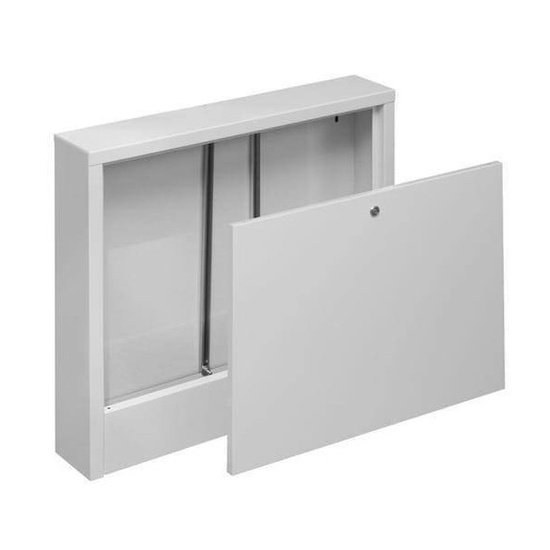

Skříň rozdělovače, přisazená SNN-4 NANOPANEL/KAN-THERM
- Skříně typu SNN jsou určeny pro rozdělovače s příslušenstvím v podobě připojovacích sad, vypouštěcích ventilů, odvzdušňovačů atd.
Přisazené rozvaděče SNN NANOPANEL jsou lakovány standardní barvou RAL 9016 (bílá). Zadní stěna je vybavena 2 montážními otvory 06 mm a 2 montážními vodítky, na kterých lze upravit montážní rozteč rozdělovače. Každé vedení je vybaveno 2 šrouby M6x35 s maticemi a podložkami. Dveře skříněk jsou standardně vybaveny mincovním/šroubovákovým zámkem. Spodní kryt skříně je odnímatelný, což usnadňuje instalaci rozdělovače uvnitř skříně.
Montáž skříní SNN
Umístění instalace skříně by mělo být naplánováno s ohledem na trasu potrubí a celkovou výšku podlahy. Skříň by měla být namontována ve vhodné výšce s přihlédnutím k tloušťce vodorovné tepelné izolace, potěru a podlahové krytiny tak, aby úroveň podlahy byla v jedné rovině se spodní hranou skříně. Skříň by měla být vyrovnána a připevněna k vertikální stavební přepážce přes montážní otvory
v zadní stěně rozvaděče: Pro montáž rozvaděče použijte vhodné upevňovací prvky v závislosti na konstrukci stěny. Upevněte kompletní rozvaděč do skříně pomocí připravených montážních šroubů. Upravte montážní rozteč posunutím šroubů ve vodících od sebe.
Skříně NANOPANEL pro přisazené rozdělovače:
- dostupné ve verzích: zapuštěné a přisazené
- počet sekcí: od 4 do 14
- hloubka: 110-170 mm (skrytý), 110 mm (povrch)
- pro rozvaděče s a bez směšovacího systému
- prostor pro elektrické lišty
- instalace elektro lišt pomocí šroubů do speciálně připravených otvorů na montážní liště v horní části skříní

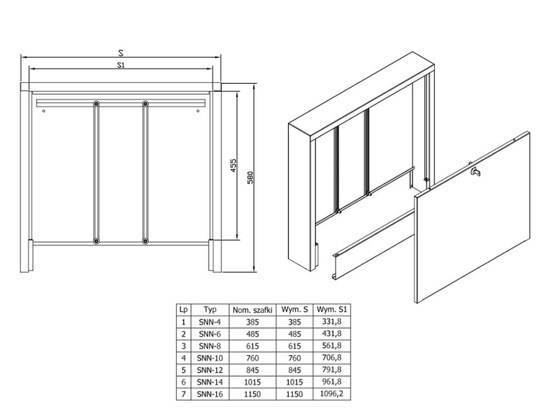

| ČÁROVÝ KÓD | JMÉNO VÝROBKU | POČET SEKCÍ |
|---|---|---|
| NAN 110004 | NANOPANEL skříň pro rozdělovače, povrchová montáž SNN, 385 x 580 x 110 | 4 |
| NAN 110006 | NANOPANEL skříň pro rozdělovače, povrchová montáž SNN, 485 x 580 x 110 | 6 |
| NAN 110008 | NANOPANEL skříň pro rozdělovače, povrchová montáž SNN, 615 x 580 x 110 | 8 |
| NAN 110010 | NANOPANEL skříň pro rozdělovače, povrchová montáž SNN, 760 x 580 x 110 | 10 |
| NAN 110011 | NANOPANEL skříň pro rozdělovače, povrchová montáž SNN, 845 x 580 x 110 | 12 |
Značka
Symbol
SZN04N
Kód výrobce
NAN 110004
Počet sekcí
4
Typ
Povrchová montáž
Wymiary
385 mm
580 mm
110 mm
