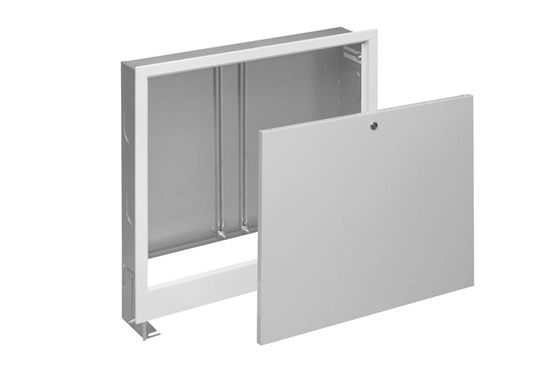

Skříň rozdělovače, zapuštěná SNP-8 NANOPANEL/KAN-THERM
- Skříně typu SNP jsou určeny pro rozdělovače s příslušenstvím jako jsou připojovací ventily, vypouštěcí ventily, odvzdušňovače atd.
Rozvaděče pod omítku SNP NANOPANEL jsou lakovány standardní barvou RAL 9016 (bílá). Zadní stěna je vybavena 2 montážními vodítky, na kterých je možné nastavit montážní vzdálenost rozdělovačů. Každé vedení je vybaveno 2 šrouby M6x35 s maticemi a podložkami. Dveře skříněk jsou standardně vybaveny mincovním/šroubovákovým zámkem. Boční stěny jsou opatřeny prolisy s víky s oválným průřezem 62x87 mm umožňujícím boční napájení rozdělovače. Díky použití výsuvných nožiček je možné nastavit výšku skříně nad podlahou. Nastavitelný přední rám umožňuje nastavit hloubku skříně.
Montáž skříní SNP
Umístění instalace skříně by mělo být naplánováno s ohledem na trasu potrubí a celkovou výšku podlahy. Skříň by měla být namontována ve vhodné výšce s přihlédnutím k tloušťce vodorovné tepelné izolace, potěru a podlahové krytiny. Nohy skříně by měly být nastaveny na tuto výšku. Skříň by měla být vložena do výklenku, vyrovnána a připevněna ke svislé stavební příčce. Pro montáž skříně použijte vhodné upevňovací prvky v závislosti na konstrukci stěny. Pokud má být rozdělovač napájen ze strany, odstraňte krytky zakrývající boční vylamovací otvory. Aby bylo čelo skříně chráněno před poškozením při omítkách a dokončovacích pracích, je možné rám a dvířka demontovat. Upevněte kompletní rozvaděč do skříně pomocí připravených montážních šroubů. Upravte montážní rozteč posunutím šroubů ve vodících od sebe.
NANOPANEL skříně pro zapuštěné rozdělovače:
- dostupné ve verzích: zapuštěné a přisazené
- počet sekcí: od 4 do 14
- hloubka: 110-170 mm (skrytý), 110 mm (povrch)
- pro rozvaděče s a bez směšovacího systému
- prostor pro elektrické lišty
- instalace elektro lišt pomocí šroubů do speciálně připravených otvorů na montážní liště v horní části skříní

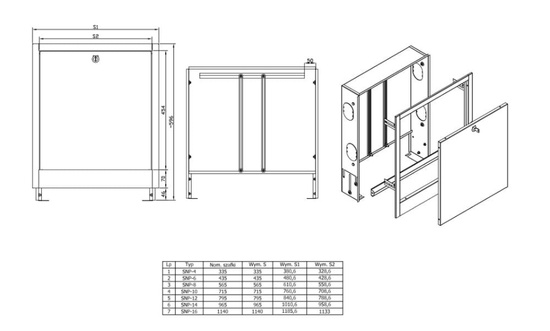

| ČÁROVÝ KÓD | JMÉNO VÝROBKU | POČET SEKCÍ |
|---|---|---|
| NAN 120004 | NANOPANEL skříň pro rozdělovače, SNP, zapuštěná, 335 x 575-665 x 110-170 | 4 |
| NAN 120006 | NANOPANEL skříň pro rozdělovače, SNP, zapuštěná, 435 x 575-665 x 110-170 | 6 |
| NAN 120008 | NANOPANEL skříň pro rozdělovače, SNP, zapuštěná, 565 x 575-665 x 110-170 | 8 |
| NAN 120010 | NANOPANEL skříň pro rozdělovače, SNP, zapuštěná, 715 x 575-665 x 110-170 | 10 |
| NAN 120012 | NANOPANEL skříň pro rozdělovače, SNP, zapuštěná, 795 x 575-665 x 110-170 | 12 |
Značka
Symbol
SZP08N
EAN
5901445928391
Kód výrobce
120008
Počet sekcí
8
Wymiary [cze]
565 mm
575 - 665 mm
110 - 160 mm
