Split tepelné čerpadlo 4 kW Hyundai HHPS-M4TH
- Tepelné čerpadlo Hyundai SPLIT 4,25 kW HHPS-M4TH.
Tepelné čerpadlo Hyundai SPLIT
Sada obsahuje:

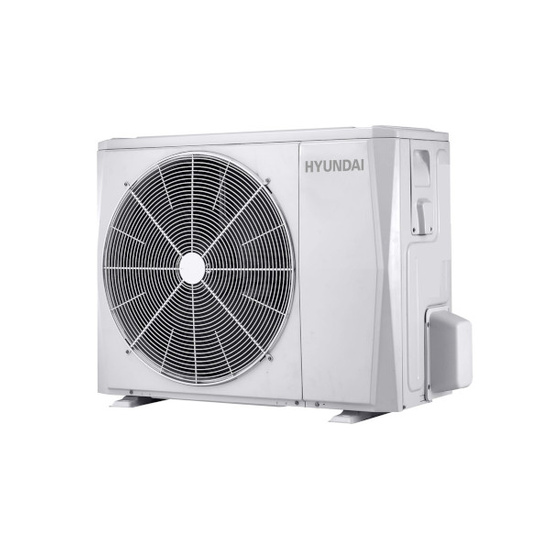

- venkovní jednotka HHPS-M4TH

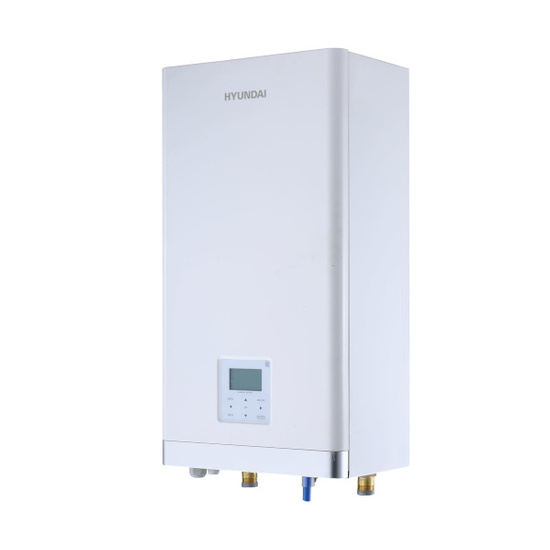

- Vnitřní jednotka HHPMD-M60THI
Tepelná čerpadla vzduch-voda HYUNDAI SPLIT jsou efektivní a energeticky úsporné zařízení, které absorbuje teplo z okolního venkovního vzduchu pro ústřední vytápění a přípravu teplé užitkové vody. Pokud chcete ochladit své místnosti, tepelná čerpadla HYUNDAI SPLIT vám umožní obrátit celý proces a klimatizovat vaše místnosti.
Hydraulický modul HYUNDAI tvoří společný systém s jednotkou tepelného čerpadla SPLIT. Je vybaven deskovým výměníkem tepla a volitelným elektrickým ohřívačem. Modul tepelného čerpadla má možnost připojení teplovodních instalací, podlahového vytápění a
použití fancoilových jednotek. Důležitou funkcí je možnost změny cirkulace a zavedení studené vody do jednotek podlahového vytápění a fancoilů, což umožňuje chlazení místnosti.
Vlastnosti zařízení:
- Energeticky úsporné DC invertorové kompresory
- Vysoká účinnost a široký provozní rozsah
- Ohřev vody i na -25°C
- Ekologické chladivo R32
- Snadná instalace a údržba čerpadla
- BMS brána, komunikace Modbus
- WiFi ovládání a dálkové ovládání
- Vestavěný elektrický ohřívač
- Kabelový ovladač jako standard
- Vestavěné teplotní čidlo v ovladači
- Volba provozních režimů: Topení, Chlazení, TUV
- Funkční nastavení: Automatický režim, režim dezinfekce, režim dovolené, režim priority teplé vody, režim ECO, tichý režim
- Bezkomutátorový DC motor ventilátoru
- Tichý chod jednotky tepelného čerpadla
- 24hodinové programování zapnutí/vypnutí
- Týdenní časovač
| Model jednotky tepelného čerpadla SPLIT | HHPS-M4TH | HHPS-M6TH | HHPS-M8TH | HHPS-M10TH | HHPS-M12TH | HHPS-M14TH | HHPS-M16TH | ||
|---|---|---|---|---|---|---|---|---|---|
| Odpovídající model hydraulického modulu | HHPMD-M60THI | HHPMD-M100THI | HHPMD-M160THI | ||||||
| Napájecí zdroj / napájecí kabel [mm²]**** | V/Ph/Hz | 220-240/1/50 / 3x2,5 | 380-415/3/50 / 5x2,5 | ||||||
| Topení (LWT=350C)(venkovní teplota 2°C, 85% RH, EWT 30°C, LWT 35°C) | Účinnost | kW | 4.45 | 5,50 | 7.10 | 8.20 | 9:30 | 11:40 | 13:00 |
| Spotřeba energie | kW | 1.10 | 1.39 | 1,73 | 2.02 | 2.35 | 3.12 | 3.71 | |
| POLICAJT | - | 4.05 | 3,95 | 4.10 | 4.05 | 3,95 | 3,65 | 3,50 | |
| Topení (LWT=350C)(venkovní teplota 7°C, 85% RH, EWT 30°C, LWT 35°C) | Účinnost | kW | 4.25 | 6.20 | 8.30 | 10,0 | 12.1 | 14.5 | 16.0 |
| Spotřeba energie | kW | 0,82 | 1.24 | 1,60 | 2,00 | 2.44 | 3.09 | 3.56 | |
| POLICAJT | - | 5.20 | 5,00 | 5.20 | 5,00 | 4,95 | 4,70 | 4,50 | |
| Topení (LWT=550C)(venkovní teplota 7°C, 85% RH, EWT 47°C, LWT 55°C) | Účinnost | kW | 4,40 | 6.20 | 7,50 | 9,50 | 12.0 | 13.8 | 16.0 |
| Spotřeba energie | kW | 1,49 | 2,00 | 2.36 | 3.06 | 3,87 | 4,60 | 5.52 | |
| POLICAJT | - | 2,95 | 3,00 | 3.18 | 3.10 | 3.10 | 3,00 | 2,90 | |
| Chlazení (LWT =180C) (venkovní teplota 35°C, EWT 23°C, LWT 18°C) | Účinnost | kW | 12:00 | 13,50 | 14,90 | 10:00 | 12:00 | 13,50 | 14,90 |
| Spotřeba energie | kW | 3,00 | 3,75 | 4.38 | 2.08 | 3,00 | 3,75 | 4.38 | |
| CHYBOVAT | - | 4,00 | 3,60 | 3,40 | 8,78 | 4,00 | 3,60 | 3,40 | |
| Chlazení (LWT=70C) (venkovní teplota 35°C, EWT 12°C, LWT 7°C) | Účinnost | kW | 11.6 | 12.7 | 14.0 | 8.20 | 11.6 | 12.7 | 14.0 |
| Spotřeba energie | kW | 4.22 | 4,98 | 5.71 | 2.48 | 4.22 | 4,98 | 5.71 | |
| EER | - | 2,75 | 2.55 | 2.45 | 5,98 | 2,75 | 2.55 | 2.45 | |
| Sezónní třída energetické účinnosti, režim vytápění | LWT = 350 °C | - | A+++ | A+++ | A+++ | A+++ | A+++ | A+++ | A+++ |
| LWT = 550 °C | - | A++ | A++ | A++ | A++ | A++ | A++ | A++ | |
| Nadproudová ochrana**** | A | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| Hladina akustického tlaku (max.) | dB(A) | 44 | 45 | 46 | 49 | 50 | 51 | 55 | |
| Rozměry venkovní jednotky (D*Š*D) | mm | 1008×712×426 | 1118×865×523 | 1118×865×523 | |||||
| Hmotnost netto/brutto | kg | 58/64 | 58/64 | 77/88 | 77/88 | 112/125 | 112/125 | 112/125 | |
| Kompresor | Typ | - | DC INVERTOR s dvojitým rotorem (Mitsubishi) | ||||||
| Typ motoru ventilátoru | - | DC motor | |||||||
| Přídavný vzduchový faktor 15m | - | 20 g/m2 | 30 g/m | ||||||
| Připojení instalace freonu | Chladicí kapalina/chladicí plyn | mm | 6,35 / 15,88 | 9,52 / 15,88 | |||||
| Rozdíl úrovní mezi chladičem a vnitřní jednotkou | m | max. 20 | max. 20 | max. 20 | |||||
| Délka instalace | m | 2-30 | 2-30 | 2-30 | |||||
| Chladivo | Druh / množství plynu | kg | R32/1,5 | R32/1,5 | R32/1,65 | R32/1,65 | R32/1,84 | R32/1,84 | R32/1,84 |
| Rozšiřující prvek | - | Elektronický expanzní ventil (EXV) | |||||||
| Doporučený rozsah práce | Chlazení | °C | -5/43 | ||||||
| Oteplování | °C | -25/35 | |||||||
| TUV | °C | -25/43 | |||||||
| Hydraulický modul pro tepelné čerpadlo SPLIT | HHPMD-M60THI | HHPMD-M100THI | HHPMD-M160THI | ||||||
| Rozsah teploty výstupní vody | Vytápění / Chlazení / TUV | °C | 25 ~ 65 / 5 ~ 25 / 30 ~ 60 | ||||||
| Napájecí zdroj / napájecí kabel [mm²] | V/Ph/Hz | 220-240/1/50 / 3x2,5 | 220-240/1/50 / 3x2,5 / 380-415/3/50 / 5x4,0 | 380-415/3/50 / 5x4,0 | |||||
| Hladina akustického tlaku (max. | dB(A) | 28 | třicet | 32 | |||||
| Rozměry jednotky (L*V*H) | mm | 420×790×270 | |||||||
| Hmotnost netto/brutto | kg | 37/43 | 39/45 | ||||||
| Výměník tepla na vodní straně | - | Deskový výměník | |||||||
| Vodní čerpadlo (vyrobeno Shimge) | Max. zdvihání | m | 9 | ||||||
| Expanzní nádoba (primární okruh) | Objem/tlak | L/MPa | 8/0,3 | ||||||
| Elektrický ohřívač | Zdroj napájení | kW/V/Ph/Hz | 3kW / 220-240/1/50 | 3kW/220-240/1/50 / 9kW/380-415/3/50 | 6~9 kW / 380-415/3/50 | ||||
| Připojení vodovodní instalace | Vodní strana | mm | R1" | R1" | R1" | ||||
| Připojení instalace freonu | Chladivo kapalina / Chladivo plyn | mm | 6,35 / 15,88 | 9,52 / 15,88 | 9,52 / 15,88 | ||||
V souvislosti se zavedením zákona z roku 2017, bod 1567 od 1. ledna 2018 Pro nákup zařízení s obsahem fluorovaných skleníkových plynů požadujeme v zájmu ochrany zdraví naší planety dle zákona splnění následujících podmínek: Maloobchodní zákazník - je povinen zaslat prohlášení, že zařízení bude instalováno firmou popř. instalátor s příslušnou kvalifikací F-GAZ. Firemní zákazník - je povinen předložit prohlášení, že zařízení bude instalovat firma s certifikátem UDT F-GAZ. Prohlášení je ke stažení výše v příloze.
