Split tepelné čerpadlo Extensa Ai Duo R32 8 kW Atlantic 526161
- Moderní a ekologický způsob vytápění domu spojený s přípravou teplé užitkové vody (vestavěný zásobník 190L) zaručující velmi nízké provozní náklady. EXTENSA Ai Duo R32 obnovitelná energie, která čeká hned za dveřmi.
Tepelné čerpadlo vzduch-voda Extensa AI Duo R32
Robustní hydraulická koncepce díky patentovanému koaxiálnímu výměníku tepla
- Intuitivní a uživatelsky přívětivé rozhraní
- Možnost dálkového ovládání přes aplikaci COZYTOUCH díky řídicímu systému NAVISTEM 400S
- 4 modely: 5 až 10 kW (s chladivem R32)
- Integrované vytápění a ohřev užitkové vody
- Regulace VPAM umožňuje modulaci výkonu kompresoru
- Integrovaná vyrovnávací nádrž o objemu 16 l

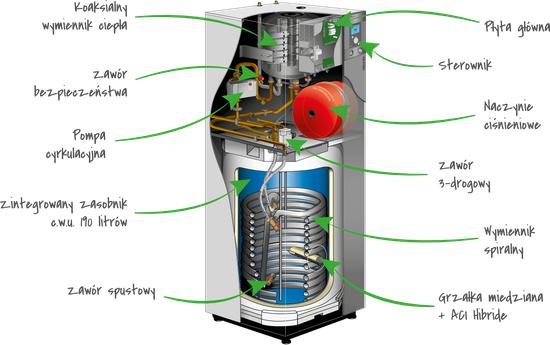

Vnitřní modul
Tento modul je instalován uvnitř budovy. Skládá se z vyrovnávací nádrže, uvnitř které je patentovaný topný výměník se zabudovaným ohřívačem 3 kW s možností zvýšení výkonu na 6 kW.
Pokročilý programátor ovládacího panelu umožňuje spravovat více topných okruhů a provozních parametrů zařízení.

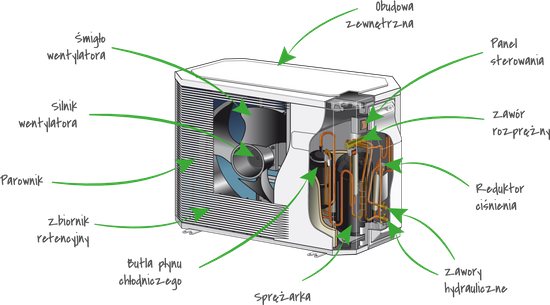

Externí modul
Tento modul se montuje mimo budovu. Skládá se z ventilátoru, kompresoru, výparníku a expanzního ventilu.
Celý modul je akusticky a tepelně izolován. Automatizace řídící jeho chod (VPAM) umožňuje plynulý chod kompresoru pomocí 10-stupňového systému modulace výkonu.
Díky nejmodernějším technickým řešením se externí modul vyznačuje velmi tichým provozem, generujícím hluk na úrovni cca 41 dB (modely 5 kW, 6 kW)
Hlavní vlastnosti produktu
Obnovitelná energie
provoz zařízení zohledňující rekuperaci energie z přírodního zdroje (voda, vzduch, slunce) při zachování optimální rovnováhy mezi tepelnou pohodou a úsporou energie, průměrné procento rekuperované energie na energetickém vstupu je v průměru 70/30 %
Výměník tepla
výměník tepla s velmi vysokou účinností, ponořený do vyrovnávací nádrže z nerezové oceli (patent)
Auto
provoz zařízení zohledňující všechny provozní režimy a termostat/elektronické funkce pro zajištění optimální rovnováhy mezi tepelným komfortem a úsporou energie
Posílit
provoz zařízení s přihlédnutím k maximálním parametrům jeho provozu za účelem dosažení tepelné pohody v co nejkratší době, po které se zařízení automaticky vrátí do normálního provozního cyklu
Režim mrazu
provoz zařízení v rozsahu, který zaručuje udržení pokojové teploty 7-10°C, doporučeno v období delší nepřítomnosti členů domácnosti (dovolená, zimní přestávky apod.)
Eco
provoz zařízení v rozsahu, který zaručuje udržení snížené, ekonomické pokojové teploty ve vztahu k teplotě KOMFORT
Pohodlí
provoz zařízení v rozsahu, který zaručuje dosažení a udržení maximální komfortní teploty vytápěné místnosti v souladu s očekáváním/nastavením uživatele
Autodiagnostika
funkce autodiagnostiky, která v případě případné závady o ní informuje na displeji přístroje
datum a čas
vestavěný kalendář a hodiny, nezbytné pro správné naprogramování zařízení
Uklidněte se
záruka optimálního komfortu díky použití nejnovějších technologií, vysoké účinnosti a ekonomických provozních nákladů
Recyklace
zařízení, které lze po jeho přirozeném opotřebení znovu zpracovat ve výrobním procesu (recyklaci).
Scroll kompresor
scroll kompresor s vysokou účinností, plně hermetický, díky akusticky a tepelně izolovanému plášti a systému tlumení vibrací nepřesahuje hlučnost jeho provozu 45 dB
Zvrátit
provoz zařízení v reverzibilním systému umožňujícím automatické přepínání zařízení z režimu topení do režimu chlazení a naopak, zaručující nejvyšší úroveň komfortu po celý rok - v zimě teplo, v létě chlad
Naprostý komfort®
produkt se zárukou nejvyššího komfortu díky použití těch nejlepších komponent, nejnovějších technologií a pokročilých funkcí ovládání
Tepelná pojistka
automatická tepelná pojistka chránící zařízení proti nadměrnému zvýšení provozní teploty
koeficient COP
vysoký koeficient energetické výtěžnosti definující účinnost zařízení, což je poměr mezi energií spotřebovanou tepelným čerpadlem a jím vyrobenou energií
Hydroplus
systém, který zaručuje optimální komfort používání vodní nádrže, díky specifické konstrukci výměníku a jeho umístění uvnitř zařízení zaručuje jeho vysokou účinnost
Anti Legionella
antibakteriální ochrana, která díky vhodnému továrnímu nastavení teploty uvnitř nádrže snižuje na minimum riziko vzniku bakterií Legionella v nádrži
Keramický smalt
nejkvalitnější keramický smalt chránící vnitřek nádrže proti korozi, vylepšené chemické složení obohacené o prvky ušlechtilých kovů titan a oxid mědi (Ti + CuO), tak aby se výrazně zlepšily její technické vlastnosti
Duo
řada s továrně zabudovaným zásobníkem teplé užitkové vody o objemu 190 litrů
Titanová anoda
nejpokročilejší systém antikorozní ochrany skládající se z aktivní titanové anody a digitálního generátoru napětí, vybavený vlastní baterií, která zajistí jeho správný chod po dobu dalších 3 dnů po výpadku proudu
Chladivo R32
Chladivo R32 je účinnější a ekologičtější, má velmi nízký dopad na přírodní prostředí, faktor globálního oteplování (GWP) u chladiva R32 je téměř třikrát nižší než u chladiva R410A, které nahrazuje.
48h servis
profesionální servis zaručující dobu zásahu 48 hodin od nahlášení poruchy, poskytování bezplatné servisní horké linky otevřené v úředních hodinách a možnost nahlásit a sledovat poruchu prostřednictvím webových stránek
Záruka 2 roky
dobu bezpodmínečné záruky, na kterou se zařízení vztahuje
Záruka 5 let
dobu bezpodmínečné záruky, na kterou se vztahuje kompresor zařízení
Záruka 5 let
dobu bezpodmínečné záruky, na kterou se vztahuje nádrž zařízení
| TECHNICKÉ ÚDAJE A VÝKON | IU | EXTENSA AI DUO 3 KW | EXTENSA AI DUO 5 KW | EXTENSA AI DUO 6 KW | EXTENSA AI DUO 8 KW | EXTENSA AI DUO 10 KW |
|---|---|---|---|---|---|---|
| Odkaz | 526 158 | 526 159 | 526 160 | 526 161 | 526 162 | |
| Chladivo | R32 | R32 | R32 | R32 | R32 | |
| TOPNÉ CHARAKTERISTIKY A VÝKON | ||||||
| Energetická třída - vytápění (35°C/55°C) | - | A+++/A+ | A+++/A++ | A+++/A++ | A+++/A++ | A+++/A++ |
| Tepelný výkon (35°C/55°C)(2) | kW | 4/4 | 5/5 | 6/5 | 7/6 | 8/8 |
| Roční spotřeba energie - vytápění (35°C/55°C) | kWh | 2040/2715 | 2323/3035 | 2594/3411 | 2982/3903 | 3875/5083 |
| Sezónní energetická účinnost – vytápění (35°C/55°C)(2) | % | 175/119 | 175/125 | 175/125 | 177/128 | 178/130 |
| Sezónní energetická účinnost – vytápění (35°C/55°C)(6) | % | 177/121 | 177/127 | 171/127 | 158/130 | 157/132 |
| Hladina hluku (vnitřní/venkovní jednotka) (2) | dB | 40/57 | 40/57 | 40/57 | 40/60 | 40/62 |
| CHARAKTERISTIKA A VÝKON ECS | IU | |||||
| Deklarovaný profil zatížení nádrže na horkou užitkovou vodu(2) | - | L | L | L | L | L |
| Energetická třída zásobníku teplé vody | - | A+ | A+ | A+ | A+ | A+ |
| Roční spotřeba energie nádrže na teplou užitkovou vodu | kWh | 793 | 793 | 793 | 793 | 793 |
| Energetická účinnost ECS(2) | % | 130 | 130 | 130 | 130 | 130 |
| HLAVNÍ CHARAKTERISTIKY | IU | |||||
| SCOP (35 °C/55 °C) | 4,46/3,04 | 4,45/3,20 | 4,46/3,21 | 4,50/3,28 | 4,53/3,33 | |
| Topný výkon +7°C/+35°C - podlahové vytápění | kW | 4,50 | 4,50 | 5,50 | 7,50 | 9,50 |
| COP +7°C/35°C - podlahové vytápění | 4,89 | 4,74 | 4,65 | 4.43 | 4,50 | |
| Topný výkon -7°C/+35°C - podlahové vytápění | kW | 3,80 | 4,40 | 5,00 | 5,70 | 8,90 |
| Odběrný výkon -7°C/+35°C - podlahové vytápění | kW | 1.47 | 1,59 | 1,90 | 2.13 | 3.36 |
| COP -7°C/+35°C - podlahové vytápění | 2.59 | 2,76 | 2.63 | 2.68 | 2,65 | |
| Topný výkon +7°C/+45°C - nízkoteplotní radiátory | kW | 3.7 | 4,50 | 5,50 | 7:00 | 9:00 |
| COP +7°C/+45°C - nízkoteplotní radiátory | 3.63 | 3.44 | 3,40 | 3.32 | 3,40 | |
| Topný výkon -7°C/+45°C - nízkoteplotní radiátory | kW | 4.10 | 4.10 | 4.45 | 5.05 | 8,61 |
| COP -7°C/+45°C - nízkoteplotní radiátory | 3.20 | 3.20 | 3.18 | 3.04 | 3.27 | |
| Topný výkon +7°C/+55°C - radiátory | kW | 3,70 | 4,50 | 5,50 | 7:00 | 9:00 |
| COP +7°C/+55°C - radiátory | 2.63 | 2.64 | 2.67 | 2.66 | 2,70 | |
| Topný výkon -7°C/+55°C - radiátory | kW | 3,70 | 3,90 | 4.25 | 5.30 | 8:00 |
| COP -7°C/+55°C - radiátory | 1,80 | 1,85 | 1,89 | 1,90 | 1,95 | |
| Výkon elektrického ohřívače (1) | kW | 3/6 | 3/6 | 3/6 | 3/6 | 3/6 |
| VNITŘNÍ JEDNOTKA | ||||||
| Úroveň hluku (5) | dB | 32 | 32 | 32 | 32 | 34 |
| Prázdná váha/s vodou | kg | 145/359 | 145/359 | 145/359 | 145/359 | 145/359 |
| HYDRAULICKÉ CHARAKTERISTIKY | IU | |||||
| Kapacita vyrovnávací nádrže | L | 16 | 16 | 16 | 16 | 16 |
| Kapacita expanzní nádoby | L | 8 | 8 | 8 | 8 | 8 |
| Kapacita nádrže na teplou užitkovou vodu | L | 190 | 190 | 190 | 190 | 190 |
| Elektrická podpora nádrže na teplou užitkovou vodu | kW | 1,50 | 1,50 | 1,50 | 1,50 | 1,50 |
| Konstrukce zásobníku teplé užitkové vody | Smaltovaná ocel | Smaltovaná ocel | Smaltovaná ocel | Smaltovaná ocel | Smaltovaná ocel | |
| Doba nabíjení nádrže na teplou užitkovou vodu | h/min | 1h35 | 1h35 | 1h35 | 1h35 | 1h35 |
| Teplota vody dle normy EN16147 | °C | 54 | 54 | 54 | 54 | 54 |
| COP podle EN 16147 | - | 3.1 | 3.1 | 3.1 | 3.1 | 3.1 |
| Dostupné množství teplé vody podle EN 16147 | L | 245 | 245 | 245 | 245 | 245 |
| ø přívod/zpátečka topného okruhu (vnější závit) | palec | 1 | 1 | 1 | 1 | 1 |
| Provozní rozsah (min/max) pro venkovní teploty | °C | -20/+35 | -20/+35 | -20/+35 | -20/+35 | -20/+35 |
| ELEKTRICKÉ PŘIPOJENÍ | ||||||
| Zdroj napájení | V/Hz | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 |
| Nominální spotřeba | V | 10 | 10 | 10 | 10 | 10 |
| Ochrana na diferenciální pojistce 3 kW/6 kW (4) | A | 16/32 | 16/32 | 16/32 | 16/32 | 16/32 |
| Průřez napájecího kabelu 3 kW/ 6 kW (4) | mm2 _ | 3G1,5/3G6 | 3G1,5/3G6 | 3G1,5/3G6 | 3G1,5/3G6 | 3G1,5/3G6 |
| Ochrana ohřívače nádrže na pojistce diferenciálu(4) | A | 16 | 16 | 16 | 16 | 16 |
| Průřez kabelu napájejícího ohřívač nádrže (4) | mm2 _ | 3G1.5 | 3G1.5 | 3G1.5 | 3G1.5 | 3G1.5 |
| VENKOVNÍ JEDNOTKA | ||||||
| Úroveň hluku (5) | dB | 35 | 35 | 35 | 38 | 40 |
| Prázdná váha | kg | 39 | 39 | 39 | 42 | 62 |
| CHLADICÍ CHARAKTERISTIKA | ||||||
| Ø průměr připojení (plyn) | palec | 1/2 | 1/2 | 1/2 | 1/2 | 5/8 |
| Ø průměr připojení (kapalina) | palec | 1/4 | 1/4 | 1/4 | 1/4 | 3/8 |
| Dodávka chladiva HFC R32 | G | 970 | 970 | 970 | 1020 | 1630 |
| ekvivalent CO2 | sv | 0,65 | 0,65 | 0,65 | 0,69 | 1.1 |
| Montážní délka min./max. | m | 3/30 | 3/30 | 3/30 | 3/30 | 5/30 |
| Max. výškový rozdíl mezi venkovní jednotkou a vnitřní | m | 20 | 20 | 20 | 20 | 20 |
| Max. instalační délka bez nutnosti doplňování chladiva. | m | 15 | 15 | 15 | 15 | 15 |
| Plnění chladiva pro instalace delší než 15 MB. | g/m | 25 | 25 | 25 | 25 | 40 |
| ELEKTRICKÉ PŘIPOJENÍ | ||||||
| Zdroj napájení | V/Hz | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 |
| Nominální spotřeba | V | 38 | 38 | 38 | 38 | 38 |
| Nominální intenzita | A | 4.5 | 4.5 | 6.3 | 8.1 | 10.9 |
| Maximální intenzita | A | 13 | 13 | 13 | 18 | 19 |
| Ochrana diferenciálu (4) | A | 16 | 16 | 16 | 20 | 32 |
| Průřez napájecího kabelu (4) | mm2 | 3G1.5 | 3G1.5 | 3G1.5 | 3G2.5 | 3G4.0 |
| Průřez kabelu mezi venkovní jednotkou a vnitřní (4) | mm2 | 4G1.5 | 4G1.5 | 4G1.5 | 4G1.5 | 4G1.5 |
V souvislosti se zavedením zákona z roku 2017, bod 1567 od 1. ledna 2018 Pro nákup zařízení s obsahem fluorovaných skleníkových plynů požadujeme v zájmu ochrany zdraví naší planety dle zákona splnění následujících podmínek: Maloobchodní zákazník - je povinen zaslat prohlášení, že zařízení bude instalováno firmou popř. instalátor s příslušnou kvalifikací F-GAZ. Firemní zákazník - je povinen předložit prohlášení, že zařízení bude instalovat firma s certifikátem UDT F-GAZ. Prohlášení je ke stažení výše v příloze.
Výrobce garantuje opravu nebo výměnu zařízení až 60 měsíců od data nákupu. Kontaktujte obchod prostřednictvím formuláře pro stížnosti na adrese objednat kurýra, který vyzvedne zařízení u vás doma.
